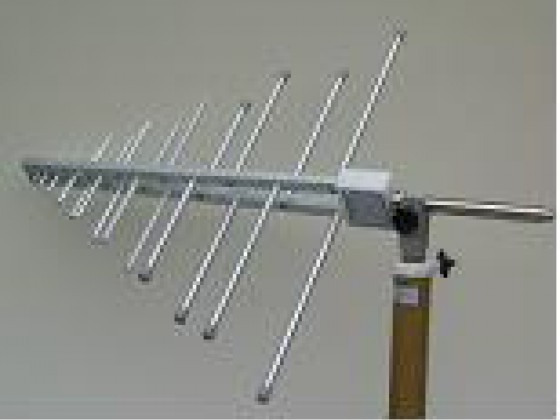

VUSLP 9111B对数周期天线,频率范围覆盖200MHz-4GHz。一般用于EMI测试,以及按照ANSIC63.4进行NSA测试。VUSLP 9111B特别适合于依据CISPR 25的测试,频率范围可达200MHz ~ 2.5GHz。主要技术指标:
1.类型:用于接收和发送的线性极化对数周期宽带天线(铝管)
2.标称频率范围:200MHz ~ 3GHz
3.可用频率范围:180MHz ~4GHz
4.连接器:50欧姆N型
5.增益:7 dBi + / - 1 dB
6.天线因子:11~33dB/m
7.驻波比:<2.8(f>2.3GHz)
8.典型驻波比:<1.5
9.交叉极化:>20dB(180MHz~ 1.3GHz)
10.3dB波束宽度(E-平面):典型值45度-65度
11.3dB波束宽度(H-平面):典型值90度-120度
12.最大输入功率:300瓦(1GHz)
13.安装管:22mm直径
14.天线宽度:0.76米
15.天线总长度:0.9米
16.重量:1.7公斤
