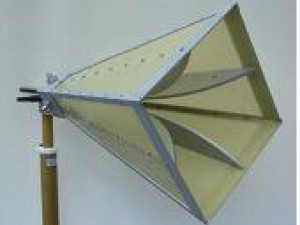

宽带喇叭天线BB HA9120J是一个用于频率范围在800MHz-6.2 GHz的线性极化高增益天线。增益从1GHz的 11dBi上升到更高频率的20 dBi。
规格：
|
频率范围 |
800 MHz ... 6.2 GH z |
|
各向同性增益 |
min 11d Bi (f>1GHz) |
|
天线系数 |
见下列数据 |
|
标称阻抗 |
50 Ω |
|
最大驻波比 SW R |
<2.3 (f > 1 GHz) |
|
典型驻波比 SW R |
1.3 (f > 1 GHz) |
|
极化方向 |
线性 |
|
3dB 典型波瓣宽度(E-Plane) |
48° .. 11 ° |
|
3dB 典型波瓣宽度(H-Plane) |
48° .. 12 ° |
|
最大输入功率 |
1 kW @ 1 GHz |
|
N 型连接器（母） |
|
|
最大输入功率 |
1.7 kW @1 GHz |
|
选件：7-16 型连接器（母） |
|
|
中心安装孔位 |
3/8“ + M 12 |
|
宽*长*高 |
680 x 435 x 440 mm |
|
重量 |
7.6kg |
