SBA 9119线性极化微波双锤宽带天线的典型应用为：
1．用于IEC/EN 61000-4-3的场强探头取代传统的场强表，用于产生场的选频测试，符合EN 61000-4-3，包括均匀域的测试。
2．用于按照CISPR 16-1-4规定的Site-VSWR测试，对高于1 GHz的全电波暗室的确认测试。与SBA 9112组合使用可成为覆盖频率范围为1－18 GHz 的优秀天线。如容忍某些限制（例如天线因子、VSWR增量、对称性降低），SBA 9119可用于0.5 GHz以上频段。确认测试点通常使用的微波天线（例如对数周期天线，或喇叭天线）会影响测试结果，因为这些方向增益天线有密集的方向图，不能说明测试点的特性。
技术指标：
|
标称频率范围： |
1 - 6 GHz |
|
可用频率范围： |
0.5 - 7 GHz |
|
连接器： |
50欧姆 N型（阴性） |
|

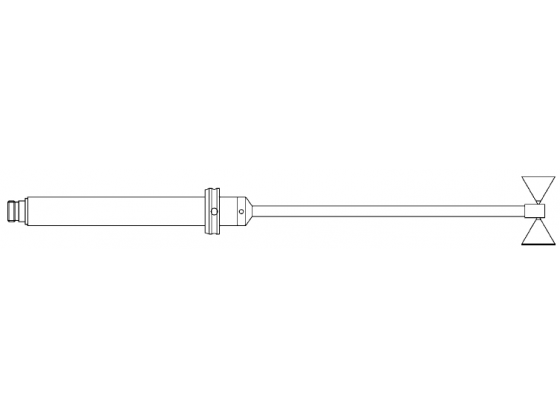

安装管： |
长度 LH = 560mm, 直径 d = 22 mm |
|
分度环： |
LR =190 mm |
|
振子总长度： |
LE = 50 mm |
|
振子直径： |
D = 28 mm |
|
等方向增益： |
typ. -4....+3 dBi (1.2 - 6 GHz) |
|
天线因子： |
32 ... 46 dB/m |
|
驻波比：（典型值） |
1.5 – 5 (1.3 - 6 GHz) |
|
Balun (低损): |
1:1 |
|
对称倒置： |
typ. < 0.5 dB (1 - 6 GHz) |
|
交叉极化抑制： |
< - 20 dB |
|
最大输入功率： |
20 W |
|
半功率波瓣宽度：(E-plane): |
84° - 45° |
|
重量： |
500 g |
