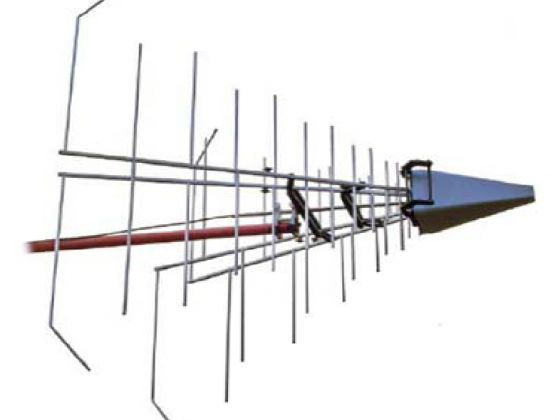

STLP9129 是一款适用于抗扰度测试的堆叠逻辑对数周期宽带天线,频率范围涵盖 70MHz-10GHz。STLP 9129 是为宽带抗扰度测试专门设计的天线。在 80MHz到10GHz频率范围内的典型增益8.6dBi,波动小于 ± 2.3 dB。STLP9128D 和 STLP914 9 的杰出设计结合起来得到了超大的带宽。ST LP9129 使得增益和场均匀性同时得到了优化设计。由于机械原因,这个天线还附带了一个超低损天线罩,用于保护在天线尖端的振子。默认的情况下,S TLP 9129 配备了后部辐射振子的快速连接,其频率范围为70MHz-180 MHz 的低频段。这些独特的快速连接设计实现了天线的快速拆卸。如果不需要覆盖频率范围70 MHz 到180 MHz,后部的辐射振子可以忽略。天线主结构提供了带橡胶垫的支撑杆用于在不使用的时候安全地放置天线。
特点:
1、频率范围:70 MHz – 10 GHz/
2、极化:线性
3、Pattern Type :定向
4、全向增益:8.6 dBi ± 2.3 dB
5、标称阻抗:50 Ω
6、最大连续功率:1.5 KW (f < 100 MHz);500 W (f < 1 GHz);200 W (f < 8 GHz)
7、VSWR:< 2 典型值
8、尺寸:1.69 x 1.64 x 2.02 m
9、安装:22 mm 管子
10、重量:10.2 kg
11、连接器:N型连接器
