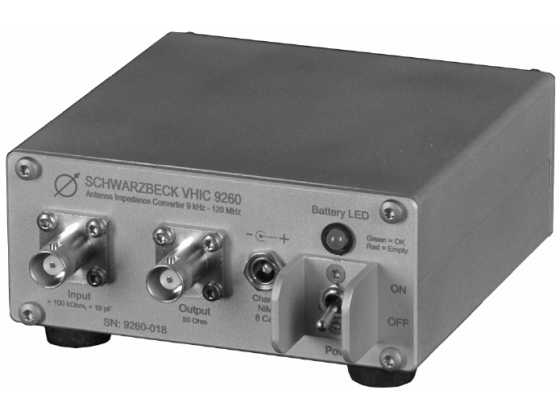

VHIC 9260 阻抗转换器

依据CISPR 25，测量汽车天线的辐射发射

低噪声阻抗匹配设备VHIC 9260具有小电容高阻抗输入和50欧姆输出，可和普通EMI接收机或频谱分析仪配套，测量汽车天线的辐射发射，频率范围9kHz－120MHz。VHIC 9260的信号来源可以是拉杆天线或者容性电压探头，良好的线性能确保按照CISPR 25规定进行精确测量。VHIC 9260有2个BNC连接器，分别为RF输入和RF输出。

按照CISPR 25所述，在输入端加一个50欧姆负载，就能测量FM波段的辐射发射。为了避免电源带来的干扰，VHIC 9260配置有8节1.2V/2400mAH的NiMH电池。

电池典型工作时间50小时，充电时间2－4小时。接通电源后，LED指示灯：

绿色：电池正常橙色：电池充电

红色：电池电量低，需充电电池有保险丝保护，为免短路，请注意防潮。

技术指标：

1．频率范围：9 kHz – 30 MHz

2．可用频率范围：9 kHz – 120 MHz

3．增益：> 10 dB

4．幅度平坦度：<+/- 0.5 dB

5．输入1dB压缩点功率：> 100 dBμV

6．输入阻抗：Rin > 100 kOhm, Cin < 10 pF

7．输出阻抗：50 Ohm

8．输出VSWR：< 1.2 : 1

9．输入点噪声（AV检波器，BW= 9kHz，150 kHz – 120 MHz）：< -10 dBμV

10．环境温度：-10° －+60°C

11．供电：+ 9.6V NiMH

12．电流消耗：< 35mA

13．外壳材料：铝

14．尺寸：105x125x50 mm

15．重量：680 g

16．推荐充电器：ACS 110

17.在输入端强迫匹配的S21
