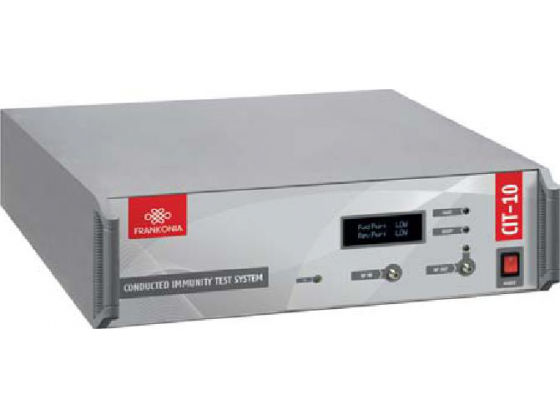

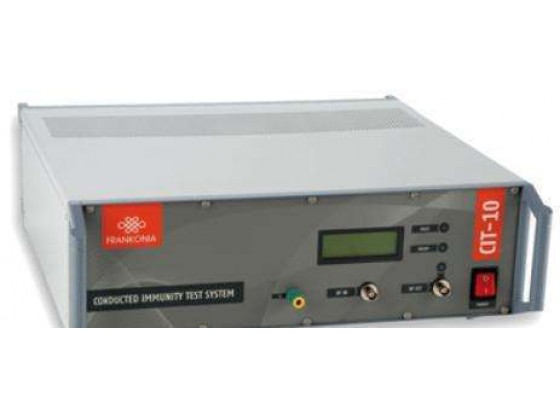

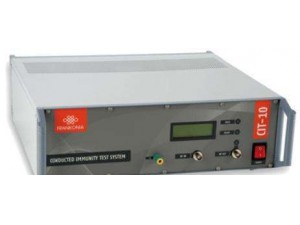

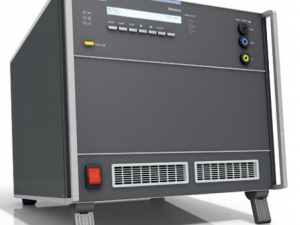

CIT-10 射频传导抗扰度测试系统
根据 IEC6 1000-4-6 标准的一体化传导敏感度测试系统符合 GB T 17626.6 /汽车电子 BCI/国军标 CS114
主要特点：
- 频率范围100kHz～400MHz，频率分辨率1Hz
- 一体化设计，内置：信号发生器，RF功率放大器，函数信号发生器，定向耦合器，RF功率表。各设备可以独立使用。
- 计算机控-制，全自动校准和测试，测试期间，输出功率监视。
- 所有指标完全符合IEC 61000-4-6、ISO 11452-4、GJB152A-CS114等标准。
- 方便用户在开发过程中进行测试，确保精细地找出产品出问题的频率点和电平。
- 内部调制：AM：1Hz～100kHz，0～100％；PM：1Hz～100kHz，10～90％占空比。
- 齐全的耦合去耦网络【CDN】等附件，支持大电流注入法和直接注入法测试，可选电流监视探头，支持闭环测试法。
|
RF电压表 |
||
|
频率范围 |
10kHz－400 MHz |
|
|
测试电平 |
+30 dBm ~ -40 dBm |
|
|
精度 |
±0.5 dB |
|
|
VSWR |
<1.1:1 |
|
|
输入 |
BNC, 50Ω |
|
|
RF信号发生器 |
||
|
输出 |
BNC, 50Ω |
|
|
频率范围 |
10 kHz ~ 400 MHz |
|
|
频率分辨率 |
1 Hz |
|
|
输出电平范围 |
0 ~ -60 dBm |
|
|
电平分辨率 |
0.1dB |
|
|
输出电平精度 |
±0.5dB(±1dB max) |
|
|
精度（频率） |
±5 ppm (TCXO) |
|
|
谐波 |
< -30dBc |
|
|
非谐波 |
< -45dBc |
|
|
AM（内部） |
0 ~ 100%，分辨率0.5%（内部AF信号发生器） |
|
|
AM（外部） |
1Hz ~ 100kHz，0 ~ 100%，输入阻抗>100kΩ，BNC |
|
|
脉冲调制 |
占空比：10 ~ 90%，分辨率1%（内部AF信号发生器） |
|
|
VSWR |
< 1,5 : 1 |
|
|
AF信号发生器 |
||
|
输出接口 |
BNC |
|
|
频率范围 |
1 Hz ~ 100 kHz |
|
|
频率分辨率 |
0.1 Hz |
|
|
输出电压 |
0 ~ 1 V；分辨率5mV |
|
|
精度（频率） |
±50ppm |
|
|
信号 |
正弦波，方波，三角波 |
|
|
RF电压表 （内部，2通道） |
||
|
频率范围 |
10 kHz ~ 400 MHz |
|
|
测量范围 |
+53dBm ~ 0dBm |
|
|
精度 |
±0,5 dB |
|
|
定向耦合器（选件） |
||
|
频率范围 |
10 kHz ~ 400 MHz |
|
|
功率 |
200W连续 |
|
|
插入损耗 |
最大0,5 dB |
|
|
VSWR |
最大1.25:1 |
|
|
方向性 |
最小20dB |
|
|
功放 |
||
|
频率范围 |
100kHz (10kHz) to 400MHz (75W, 150W)
100kHz to 230MHz (20W) |
|
|
增益 |
51 dB ±1,5 dB |
|
|
输出功率 |
75W/150W (optional)
20W (100kHz to 230MHz) |
|
|
失真 |
<20 dBc at 75W |
|
|
输入阻抗 |
50Ω, VSWR < 1.5:1 |
|
|
输出阻抗 |
| |
