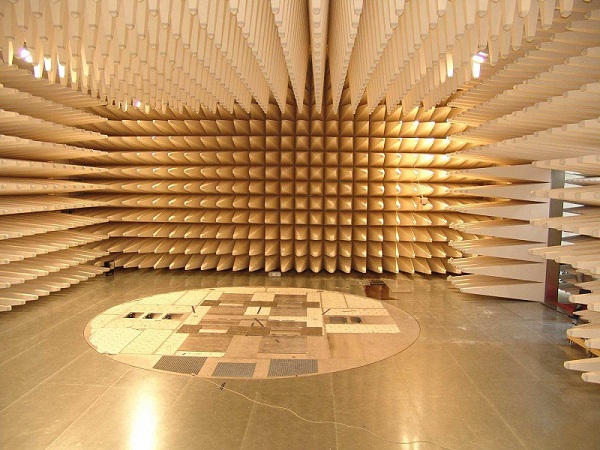

电波暗室是进行辐射发射试验和辐射抗扰度试验的场所。根据测试距离，分为3m法暗室、10m法暗室、5米法暗室。十米跟三米的含义是指待测试品距离天线的距离。十米法暗室一般为十米法半电波暗室，是指除地面以外的其他五面都是铺设了吸波材料的密闭空间，地面为金属地面，能够模拟无反射的空阔场地。10m法半电波暗室可进行辐射发射试验和辐射抗扰度试验，以及屏蔽效能试验等电磁兼容试验。结合辐射骚扰、辐射抗扰度测试系统，达到如下要求：

10m法电波暗室满足CISPR16-1-4，ANSI 63.4，CISPR11，CISPR22，CISPR25，IEC61000-4-3，GJB 152A，GB 12190等标准对辐射骚扰和抗扰度测试场地的要求。

l辐射骚扰测试系统满足CISPR16-1-1/-2/-3/-4，CISPR16-2-1/-2/-3/-4，CISPR11，CISPR 22等标准的辐射骚扰自动化测试对电磁兼容性（EMC）测试系统的全部要求。

l辐射骚扰测试系统满足CISPR16-1-1/-2/-3/-4，CISPR16-2-1/-2/-3/-4，IEC61000-4-3等标准的辐射抗扰度自动化测试对电磁兼容性（EMC）测试系统的全部要求。

l能够进行CISPR11，CISPR 22，以及相应国标规定的各类电子设备、通讯设备、汽车电子设备、工业、科学和医疗设备等的辐射骚扰测试。

l能够进行IEC61000-4-3，GB 17619，DL/T 1087，DL/Z 713，等标准规定的各类电子设备、通讯设备、汽车电子设备、变电站和换流站二次设备等的辐射抗扰度测试。

10m法电波暗室和辐射骚扰、辐射抗扰度测试系统性能具有一定的前瞻性，适应电磁兼容测试技术及标准的发展方向。

10m法电波暗室主要有五大技术指标分别是：屏蔽效能、归一化场地衰减、场地电压驻波比、场均匀性和环境噪声。10m法电波暗室主要包括：暗室本体、屏蔽控制室、屏蔽负载室、屏蔽功放室、转毂工作室等几部分。10m法电波暗室的主要设施有：屏蔽体和钢结构，屏蔽门，吸波材料，转台和转毂，天线塔，滤波器等。

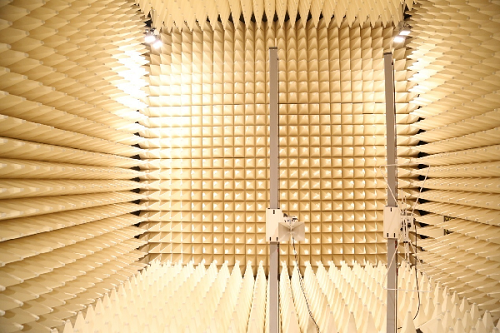

3m法电波暗室一般为可进行半/全转换的电波暗室。所谓全电波暗室，是指六个面铺设吸波材料的电波暗室，可进行辐射抗扰度试验；所谓半电波暗室，是指地面为金属地面，其他五个面为吸波材料的电波暗室。三米法电波暗室可进行半/全电波暗室的转换。方便测试需求。

5m法电波暗室 尺寸约为1lm×7m×9m。价格只比3m法电波暗室贵15％，但只是10m法价格的三分之一。性能在较宽范围内都比3m法电波暗室优越，且与10m法的换算修正关系较之3m法对10m法的换算修正关系更优越。可以测试较大体积的EUT。这种暗室已经逐渐得到推广和应用。
