EMC暗室测试设备的作用

点击数：35862017-12-22 09:48:45　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

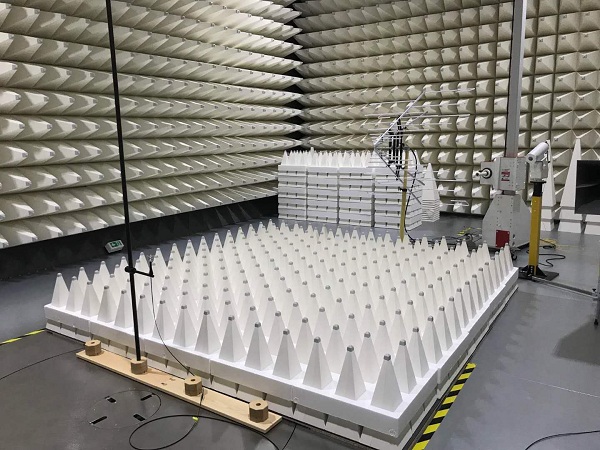

EMC电波暗室又称电波消声室或电波无反射室，是在由金属材料制成的屏蔽室基础上，在内壁安装电波吸收器，使外部电磁干扰不能进入室内且无内壁反射的影响，电波暗室是电磁兼容试验最理想的测试场地，其优点是它可以模拟无反射和无电磁污染的自由空间条件。电磁兼容试验是验证电子设备电磁兼容设计的合理性及最终评价电子设备质量的手段。为了科学地评价电子设备的电磁兼容性，必须对各种干扰源的干扰发射量、干扰传递特性以及电子设备的干扰敏感度进行定量测定。通过定量测定，可以鉴别产品是否符合电磁兼容性标准或规范；找出产品设计及生产过程中在电磁兼容性方面的薄弱环节，为用户安装和使用产品提供相关的数据。因此，电磁兼容性测试是电子设备研制、生产过程中不可缺少的重要环节。

EMC电波暗室是用吸波材料来制造一个封闭空间，这样就可在暗室内制造出一个纯净的电磁环境，以方便排除外界电磁干扰。电波暗室主要材料是纳米吸波材料，另外测试电子产品电磁兼容性时，由于频率过低也会采用铁氧体吸波材料。

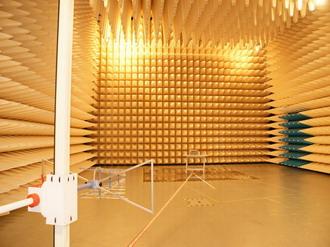

天线测试暗室采用全金属双层屏蔽结构，屏蔽壳体尺寸为：25m×15m×15m。内壁安装吸波材料长度高达1.6m，低频吸波性能良好，上限工作频段可到40GHz。内部安装的自动天线测试系统可以高效地完成：天线(包括无源单口径天线、无源阵列天线、有源相控阵列天线等)的平面近场测量、柱面近场测量和远场收发可互换的双向测量，还可用于脉冲天线的测量。其中平面近场测量的有效扫描范围为可达9m×9m。为了确保暗室的性能，暗室场强探测应在尽可能的整个频带内进行，在测试区内整个频带上的场强锯齿形起伏变化应加以标注，多次匹配调整收发极化时在整个频带内记录下来的信号起伏小就说明了暗室的性能比较好。
