建造3米法电波暗室需要的基本设备有哪些?

点击数：21832017-12-27 09:41:34　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

3米法电波暗室用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。适用频率30MHz-18GHz可延至40GHz

 1. 屏蔽壳体一间：内部尺寸为9m长×6m宽×6m高，需保证屏蔽效能

 2. 屏蔽门：全开尺寸1.2m*2.1m，手动、电动或气动开启

 3、电气系统：300瓦卤素灯4盏，220V/单相/插 座，380V/3相/插座 5

 4、 电源滤波器：用于EUT、照明、天线塔、转台CCTV系统的 电源滤波器，可增加电话滤波器、网络滤波器等。 220VAC/50Hz/单相/2*30A 一台

 5、 接头及接头扳：用于连接控制室的设备，装设于高架地板之下。 300mm*300mm 接头扳2个，有N型接头，BNC型接头，SMA型接头。

 6、  高架地板：最大承重1000kg，地板面装有3个接头扳，高架地板下有两个配线管道，连接接头扳到地面接头扳。

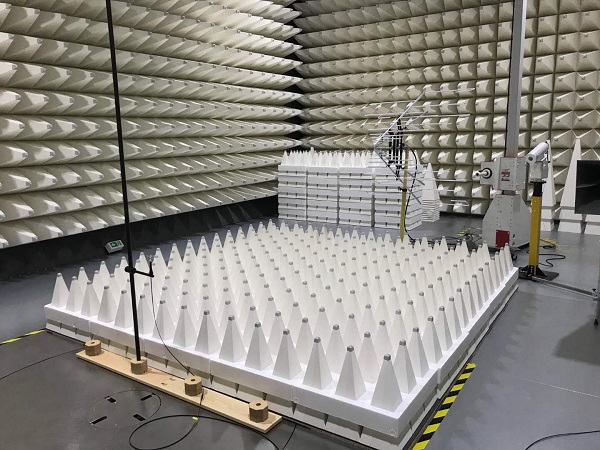

 7、电波暗室内部四面墙和天花板贴满波吸材料，。地面吸波材料采用活动式设计，以满足抗干扰（EMS）测试

 8、影像及控制需以光纤传输，配彩色PAL机型。可耐100V/M场强，（DC-18MHz频率范围）6mm固定摄像机及脚架一支。可耐100V /M场强，广角境头，焦距、远近、光圈大小及上下左右可调整的摄像机。摄像机控制器一台，它通过光纤与摄像机连结，控制摄像头上下左右移动，变焦、聚焦。 17英寸彩色监示器一套

 9、待测物转台 ： 尺寸：直径2米

                         材质：金属结构、金属台面

                         载重：1000kg

                         控制：电驱动、定位及转速由室外遥控

                         旋转角度：顺时针及逆时针各可旋转360度，定位误差优于±1?

                         转台全是光纤控制，避免引入电磁干扰
