建造半电波暗室的注意事项
点击数：31392018-01-04 10:10:13 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线
1、屏蔽室

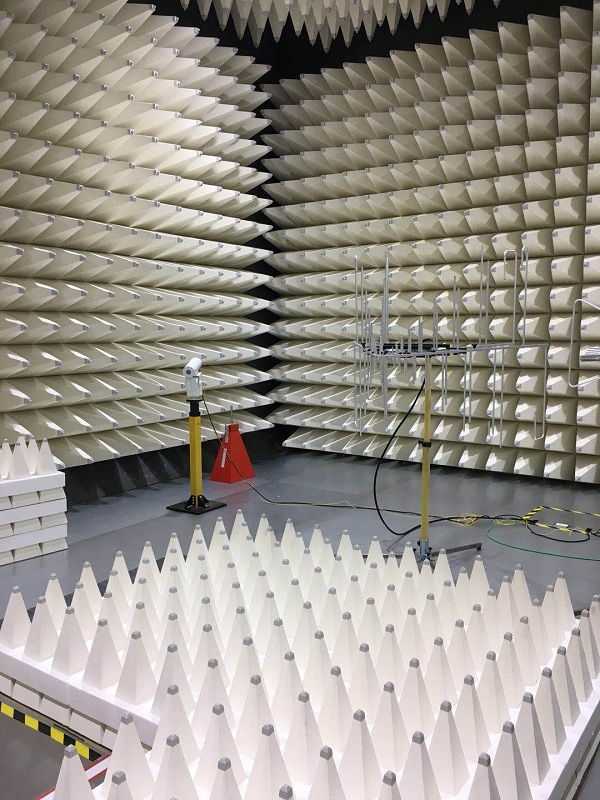

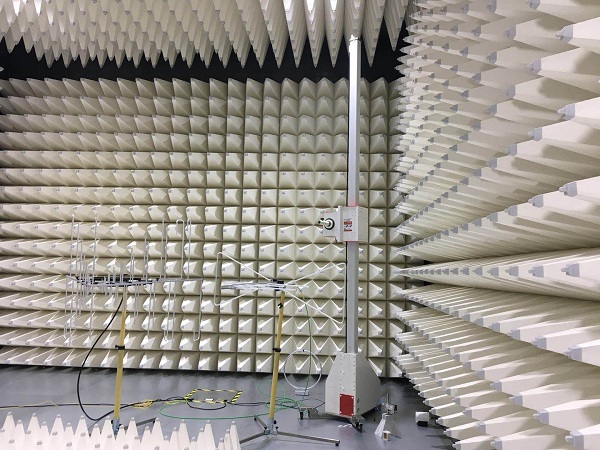

半电波暗室是由装有吸波材料的屏蔽室组成的。屏蔽室将内部容间和外部的电磁环境相隔离。环境电磁波频谱来自包括电视信号、无线电广播、个人通讯设备以及人为环境噪声等等。屏蔽室的作用就是使屏蔽室内的外部骚扰强度明显低于受试设备（EUT）本身所产生的干扰场强。在半电波暗室的屏蔽室的建造中，有两种基本构造方法：组合型和焊接型。组合型由墙板和使墙板连接的夹具组成，焊接结构是由钢板或铜板经焊接而成的一个紧密的针对射频信号的密封体。这是一项工艺要求精密的技术。高水平的焊接体使屏蔽效能稳定可靠，同时高性能的屏蔽效能取决于焊缝漏洞的排除。 在半电波中进行电磁兼容测试，地板是一个重要的部分。一般高度为30cm到60 cm。
2、通道门
至少要一个门。最常见的部件是一种凹槽接触装置，即单刀双簧，门边是单刀结构，门框是凹槽结构，凹槽内有双簧片保持导电连续性；或是气密垫，门和门框通过压紧保证导电连续性。
3、波导窗
出于空气流动和制冷的目的，低于截止频率的气流通过起到截止波导作用的蜂窝通风口出入，且只有很小的压差变化。
4、电源
安装在屏蔽室外的电源线滤波器用于电源滤波，包括转台、天线杆、EUT及屏蔽室内的相关设备。滤波器适于高电流、高电压（400V）的交直流滤波。
5、灯
白炽灯可以安装在室内。通常利用高帽灯具安装的天花板上，以获得充足的照明，减少对吸波材料的影响。
6、接口板
接口板也是一个截止波导，包括用于发射测量的射频接口、EUT信号接口、滤波器接口、光纤引入口、防火控制电缆。光纤控制电缆用于转台、天线杆和CCTV系统。其他穿孔包括各种穿入管，如制冷用途以及进风、排风的机械系统。
7、电磁吸波材料
电磁吸波材料安装在屏蔽室的墙上以及天花板上，以减少表面的电磁反射。电磁辐射在入射时就被吸波材料吸收，并将部分电磁能转化成热能。当然，有一些残存的反射存在，并能会干扰测试。
