为什么要做传导骚扰测试？

点击数：39492018-01-26 09:30:43　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

传导骚扰是用来衡量电子产品在运行过程中对整个电网发送电子干扰信号大小的一个概念。所有的电子产品在用电时都会对电网发出干扰信号，如果干扰信号过大，就会影响整个电网的电用质量，从而干扰到其他电器的正常运行。因此，大多数国家要求电子产品的传导骚扰指标都要符合相关标准的规定。

1 电源端口传导骚扰测试

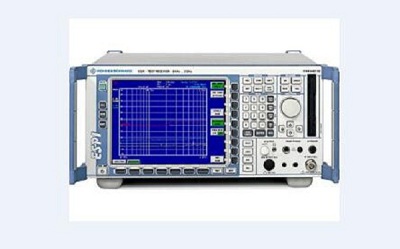

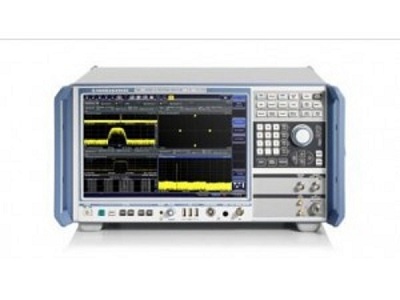

电源端口传导骚扰测试系统主要由EMI测试接收机、人工电源网络（LISN）和专用测试软件组成。其中人工电源网络的作用有：①为EUT提供一个电网通路；②耦合传导干扰到接收机；③提供一个50Ω的阻抗匹配。4阻止EUT产生的射频电磁骚扰进入电网。接收机可通过不同的检波方式测量骚扰信号，并由专用测试软件输出测试结果。

测试时，人工电源网络的输出端子与受试设备端子应相距0.8m，并用长为0.8m的电源电缆连接。台式受试设备距离水平接地板0.8m，落地式设备距离水平接地板0.12m。墙面和地面要放置接地金属板，EUT距离垂直接地金属板0.4m。

2 负载端子传导骚扰测试

测量EUT负载和控制端的骚扰信号时，或被测物无法接入LISN的一些场合（如EUT电流大于100A），需要使用电压探头。

传导骚扰测试，通常也会被称为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示受试设备（EUT）对周围环境所产生的干扰。与辐射发射测试相比，传导骚扰测试需要较少的仪器，不过，－种很重要的条件是需要一个2m×2m以上面积的参考接地平面，并超出EUT边界至少0.5m。因为屏蔽室内的环境噪声较低，同时屏蔽室的金属墙面或地板可以作为参考接地板，所以传导骚扰测试通常在屏蔽室内进行
