一、铁氧体吸波材料

1、铁氧体吸波材料的安装

铁氧体板块在出厂前预装在木质刨花板上，常规尺寸为600mm×600mm。Frankonia坚持模块化和预制的原则，屏蔽体内侧安装水平的预制安装结构可以将铁氧体板块固定，比鞥企鹅保证其最佳性能。

2、特点：

A. 高质量预制

B. 均采用螺栓固定，没有焊接或胶粘

C. 可拆卸铁氧体板块，尺寸600mm×600mm

D. 工作频率最高到1GHz

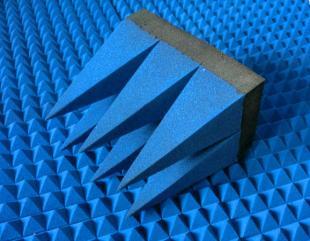

二、复合吸波材料

复合吸波材料，采用纳米薄膜技术，从450mm至1000mm长度可选

1、复合吸波材料的安装

为了覆盖1GHz以上的频率范围，需要额外的尖劈吸波材料。这些尖劈吸波材料在铁氧体安装完毕之后，通过安装在铁氧体上特殊的固定装置，再进行安装。这些尖劈吸波材料通过支撑杆和螺母可以方便地安装。

2、特点

A、高质量预制

B、均采用螺栓固定

C、复合吸波材料可拆卸

D、优化了尖劈吸波材料和铁氧体的阻抗匹配

E、Frankonia纳米薄膜技术

F、吸波材料有B2级别和A2级别可选

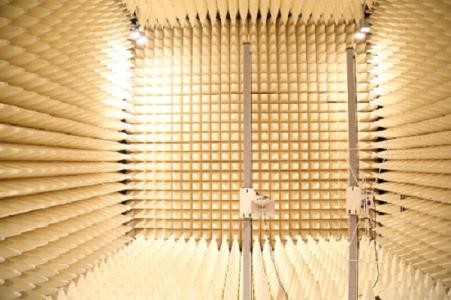

三、尖劈吸波材料

采用纳米薄膜技术，长度从450mm至2400mm可选

1、尖劈吸波材料的安装

与复合吸波材料相似，屏蔽体内侧安装预制的水平固定结构，来接受特定的尺寸的长尖劈吸波材料，以确保最高的性能水平。

2、特点

A、高质量预制

B、均采用螺栓固定

C、Frankosorb长尖劈吸波材料起始频率低于30MHz（无需铁氧体！）

D、没有尖劈吸波材料和铁氧体的阻抗匹配问题

E、Frankosorb纳米薄膜技术

F、吸波材料有B2级别和A2级别可选
