人工电源网络的基础知识
点击数：18802018-06-05 09:02:50 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

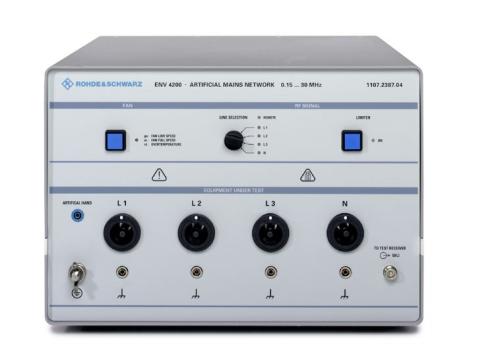

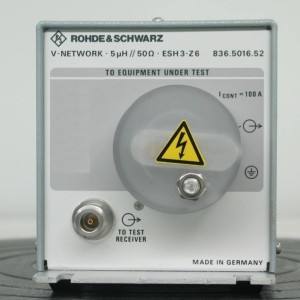

人工电源网络又称电源阻抗稳定网络，是重要的电磁兼容测试设备，主要用于测量被测开关电源沿电源线向电网发射的连续骚扰电压。人工电源网络在射频范围内向被测开关电源提供一个稳定的阻抗，并将被测开关电源与电网上的高频干扰隔离开，然后将干扰电压耦合到接收机上。

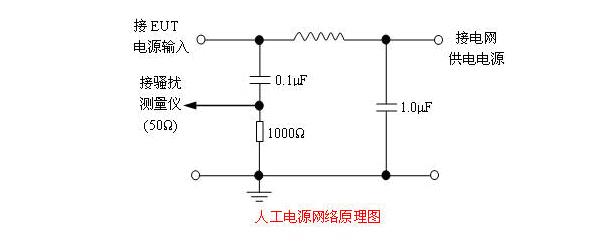

人工电源网络的工作原理说明如下：
①滤波器由电感L1和电容器C1，C2所构成，其作用是防止射频干扰信号从供电电源传导到受试设备，同时，也防止受试设备的干扰信号进入供电电源，从而起到隔离作用。
②隔离器韵电容器C3用来隔离电源电压而防止其加到测量端，对不同的干扰频率选用不同的电容器。从而使射频干扰信号能耦合到测量/信号端。
③控制器由按钮开关来完成，在测量时由开关控制测量。其中，“线选择”开关控制“地线”和“线间”，在测量时根据测量需要进行选择。另一组开关控制频率范围及衰减器，测量时根据不同的干扰频率进行选择频率范围按钮。在测量前先按下衰减器按钮，当测量干扰信号时，一般情况下不应使用衰减器，仅在干扰信号过大，而超过于扰场强测量仪量程时方可使用20 dB衰减器。
④20 dB衰减器由丌型网络组成，其特性阻抗为50 Ω，在测量干扰信号时，该衰减器对测试仪器设备提供安全保护电路，以防止由于干扰脉冲过大而烧坏设备。因此，测试前必须先把衰减器按下，当干扰信号在干扰场强测量仪上有足够读数时，则应断开衰减器使信号直通，这样可去掉衰减器引入的误差，从而提高测量精度。
⑤模拟手为重现使用者手的效应，对不接地的手持式电器设备进行干扰测量时要接入模拟手进行测量。测量电路采用CISPRl4号出版物所推荐的电路，测量方法也采用CISPRl4号出版物所推荐的方法。
人工电源网络根据测量目的不同，分为两种基本类型：用于测量不对称电压的V型和对称电压△型。针对不同频段，不同负载情况和电网情况，实际的人工电网网络电路形式和种类很多，在GB 6113中的附录F中已经给出一些典型电路。
人工电源网络是测量被测设备对电源线路产生的传导干扰电压的辅助设备。它的主要作用有以下几个方面：
(1)为50Hz市电提供通路。由于靠电网这一侧的电感非常小(50μH)，不足以在市电频率下形成大的阻抗，因此市电可畅行无阻地为试品提供电能，同时电网侧的电容(1μF)还能进一步衰减来自电网的干扰信号。
(2)隔离被测开关电源工作中产生的射频电磁骚扰(测量频率为0．15MHz～30MHz)。利用网络电感在射频下的高阻抗，可阻止由开关电源产生的射频骚扰信号进入电网。
(3)通过靠近开关电源一侧的耦合电容(0．1μF)转接由开关电源产生的射频骚扰信号进入接收机。
(4)稳定阻抗。由于各个电网的阻抗不同，使得开关电源骚扰电压的值也各不相同。为此，标准规定了一个统一的阻抗(50Ω)，以便于测试结果的相互比较。
用人工电源网络的目的，是将该网络接入接收机电源插头与供电电源之间，使接收机电源两端之间，有一特定的高频阻抗，同时隔离供电电源，以便使用非平衡输入干扰测量仪，测量对称干扰电压和非对称干扰电压。该网络还应包括滤波器部分，用来滤除供电系统中存在的射频干扰。必要时，还应加辅助滤波器，在所测频率范围内，滤波器的阻抗要足够高，使其不影响网络的阻抗特性。要求电源AB两端之间的阻抗以及AB两端连在一起对地的阻抗为150±20Ω，其相位角不超过±20°。
