电磁兼容测试天线的种类有哪些？
点击数：25002018-06-06 09:39:25 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线
电磁兼容EMC，离不开测试，不管是辐射骚扰测试还是抗辐射骚扰度测试，除了EMI接收机，信号源，功率放大器等仪器之外，都要用到天线。
天线，既可以用来发射信号又可以用来接收信号，是可逆的，具有互易性，可以看作是一种换能器，是电路与空间的界面器件。用来发射信号时将信号源产生的高频电信号转换成空间的电磁波沿一定的方向发射出去；用来接收信号时，将空间的电磁波转换成电信号通过电缆传送到接收机。
天线的主要参数包括：频率范围，增益，天线系数，方向图，功率，阻抗，电压驻波比等。
在EMC测试中，根据不同的EMC标准，比如辐射骚扰的通用标准IEC61000-6-3（居住和商用环境），IEC61000-6-4（工业环境），规定了要进行不同频段的辐射骚扰测试和抗辐射骚扰度测试。具体到不同产品标准，比如：
· 针对电气照明设备的无线电干扰测试IEC/CISPR15，EN55015，GB17743规定了要进行9KHz 到300MHz的辐射骚扰测试；针对电气照明设备的无线电抗干扰度测试IEC61547，EN61547，GB18595规定了要进行80MHz 到1000MHz的辐射抗骚扰度测试；
· 针对家用电器的无线电干扰测试IEC/CISPR14-1，EN55014-1，GB4343.1规定了要进行30MHz 到300MHz的辐射骚扰测试；针对家用电器的无线电抗干扰度测试IEC/CISPR14-2，EN55014-2，GB4343.2规定了要进行80MHz 到1000MHz的辐射抗骚扰度测试；
· 针对ITE信息技术设备的无线电干扰测试IEC/CISPR22，EN55022，GB9254规定了要进行30MHz 到1000MHz的辐射骚扰测试。基础标准GB/T6113.203-2008 规定了对于1GHz到6GHz的测量限值；针对ITE信息技术设备的无线电抗干扰度测试IEC/CISPR24，EN55024，GB/T17618规定了要进行80MHz 到1000MHz的辐射抗骚扰度测试；
不同产品标准规定了要进行不同频段的测试，也会用到不同类型的天线，为了便于选择，把常用天线类别归纳了一下
单极垂直天线
如图1所示，这款天线覆盖的频率范围9KHz到30MHz， 高度是1米，天线系数是+10 dB/m+-1.5 dB；最大测量场强： 1 V/m。带有放大器，属于有源单极垂直天线，主要用于9KHz 到30MHz的电场分量的测量。
图1、单极垂直天线
环形天线

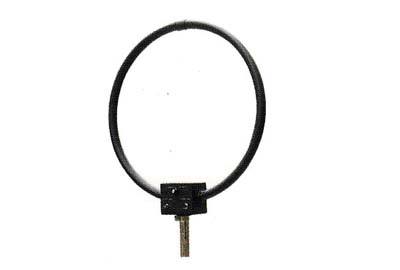

如图2所示，这款天线覆盖的频率范围也是9KHz到30MHz， 内环直径： 600 mm，天线系数是20 dB（典型值）；最大测量场强： 》137 dBμV/m （7 V/m）。带有放大器，主要用于9KHz 到30MHz的磁场分量的测量。
图2、环形天线
偶极子天线

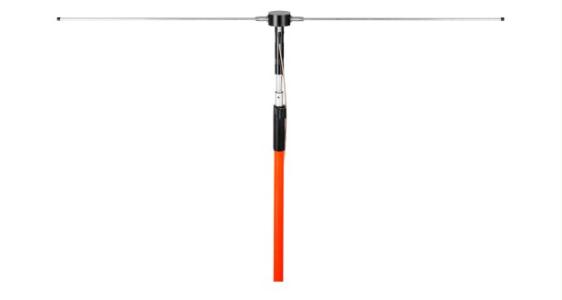

如图3所示，根据可拉伸的长度不同，这两款天线覆盖的频率范围分别为从30MHz到300MHz和从300MHz到1GHz。这种天线的长度对应工作频率的半波长，所以在测量中根据不同频率需要调制长度。由于固定频率的半波偶极子天线能提供更好的性能，所以经常会用于天线的校准和场地衰减的测量。
图3、偶极子天线
对数天线

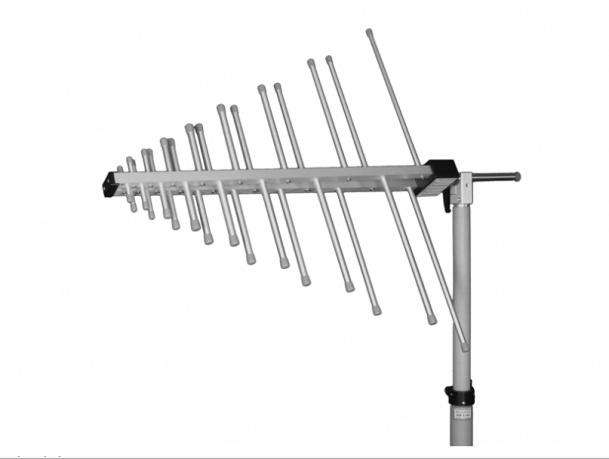

如图4所示，这两款天线覆盖的频率范围分别为从300MHz～1 GHz和从200MHz～1 GHz。典型增益： 4 dB；阻抗： 50 Ω；最大持续功率： 300 W 。适用于CISPR/IEC/EN， FCC， MIL-STD等标准的测试。
图4、对数天线
复合天线

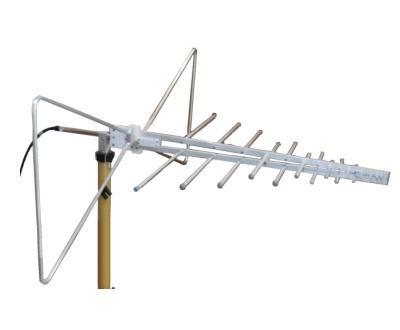

如图5所示，这款天线覆盖的频率范围从30MHz～2 GHz。典型增益： 6 dB；阻抗： 50 Ω；VSWR： 1.5：1；最大持续功率： 200 W ；天线因数（典型值）：30 MHz： 20 dB/m；60 MHz： 8 dB/m；300 MHz： 14 dB/m；500 MHz： 18 dB/m；1000 MHz： 24 dB/m；2000 MHz： 30 dB/m。
图5、复合对数天线
喇叭天线
如图6所示，这款天线覆盖的频率范围从1GHz～18 GHz。典型增益：4~15 dBi；阻抗： 50 Ω；VSWR： 最大2.5：1；最大持续功率： 200 W 。
图6、喇叭天线
