如何消除谐波？

点击数：15082018-07-04 09:31:57　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

消除谐波，只有滤波一条路。
滤波，目前有两种模式：
1、【有源滤波器】滤波，有源滤波器自身就是一个谐波源。其依靠高速检测装置，在检测到系统的谐波的同时，产生一个和系统谐波幅度相等，相位相反的谐波，去抵消掉系统内的谐波，从而消除谐波。
有源滤波的优点是反映动作迅速，滤除谐波可达到95％以上，补偿无功细致。缺点为价格高，容量小。由于目前国际上大容量硅阀技术还不成熟，所以当前常见的容量不超过600kvar。其运行可靠性也不及无源。

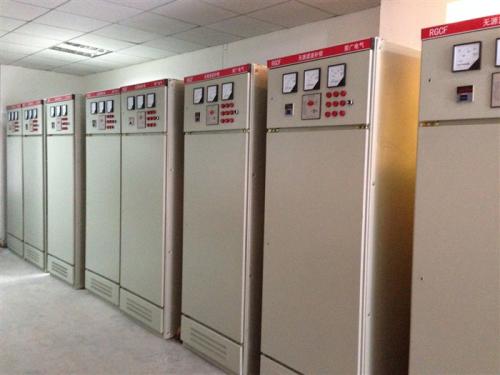

2、【无源滤波器】滤波，无源滤波器是指利用电感和电容的匹配，对某次谐波呈现并联低阻（调谐滤波）状态，给某次谐波电流构成一个低阻态通路。这样谐波电流通过LC回路短路了，就不会流入系统。从而减少谐波。
无源滤波的优点为成本低，运行稳定，技术相对成熟，容量大。缺点为谐波滤除率一般只有80％。所以，在容量大且要求补偿细致的地方，一般使用有源加无源混合型，即无源进行大容量的滤波，有源进行微调滤波。
