限幅器的简单介绍

点击数：17272018-07-23 09:22:12　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

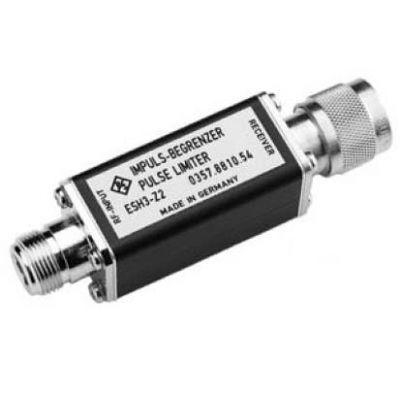

限幅器（Limiter）是指能按限定的范围削平信号电压波幅的电路，又称削波器。限幅电路的作用是把输出信号幅度限定在一定的范围内，亦即当输入电压超过或低于某一参考值后，输出电压将被限制在某一电平（称作限幅电平），且再不随输入电压变化。

限幅电路的作用主要分为以下三点：

①整形，如削去输出波形顶部或底部的干扰。

②波形变换，如将输出信号中的正脉冲削去，只留下其中的负脉冲。

③过压保护，如强的输出信号或干扰有可能损坏某个部件时，可在这个部件前接入限幅电路。

限幅电路的分类

一、限幅电路按功能分为上限限幅电路、下限限幅电路和双向限幅电路三种。

1、在上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。

2、下限限幅电路在输入电压低于某一下限电平时产生限幅作用。3、双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。

二、限幅器按电路构成分为二极管限幅电路和三极管限幅电路。

1、二极管限幅电路是利用了二极管的钳位作用来实现削波限幅的。

2、三极管限幅器是利用三极管的截止和饱和特性也可构成限幅电路，这类电路还兼有放大作用。为了满足一些较高的结束要求，还可以用集成运放构成限幅电路。
