摘要：本文介绍了车载音视频电磁兼容标准，指出了该标准在内容上与所参考的国际标准及欧盟指令的不同之处，以使广大测试人员和生产企业更好的掌握新标准，并找到与其他认证的不同之处。
关键词：电磁兼容性、车载音视频设备，骚扰，抗扰度
一、标准概述
随着国内汽车工业的高速发展，汽车电子产品的应用和发展日新月异，形成了一个比较庞大的产业链。而产业的高速发展，也暴露出一些技术基础方面的薄弱环节，特别是技术标准方便存在一些空白。作为产品生产的技术基础之一的标准化工作的发展远远不能满足实际需求。目前约有数十项国家/行业标准涉及AV类产品，但是，第一标准陈旧：第二许多标准直接将家用产品标准转化为车载设备标准，没有充分考虑车载设备的特殊性；第三标准内容相互引用，经常出现互相不协调的情况。由于标准化方面存在诸多问题使得行业进行标准化管理时缺乏必要依据，市场上的产品也存在良莠不齐的情况，市场急需制定相关的技术标准，指导产品的设计和生产工作，同时规范市场，促进产业链的良性发展。在这这种情况下，推荐性标准《车载音频设备电磁兼容限值和测量方法》即将推出。
二、采用国家及国际标准
该标准为非采标项目，在起草过程中参考国家、国际标准GB13837、GB/T9383、GB/T19951、ISO11452-2、ISO11452-4、ISO7637-2等标准，最终选择了实用性较强和内容涵盖比较完整的2004/104/EC作为标准编写的基本依据。这其中较充分地借鉴了欧洲市场的标准执行模式，即配套市场采用欧盟指令，零售市场采用CE标准的模式，兼顾两者。企业有产品需要型式试验的时候可以根据实验目的的不同来选择试验项目。
三、标准的主要内容
该标准包括骚扰（干扰）和抗扰度两部分，每部分都包括限值和测量方法，下面就具体内容进行说明，并列出该标准与相应国际标准的差异所在。
1范围
明确该标准的适用范围，强调该标准是适用于各种类型的装备12V或24V电路系统的车辆上使用的车载音视频设备。具体产品包括车载声音接收机、车载电视接收机及其他车载音视频设备如：车载CD、车载DVD、车载音响等等。对于多功能设备的每种功能都应分别进行测量。对于那些不以音视频功能为主要功能的车载设备（例如带DVD播放功能的GPS导航系统），只在音视频功能状态下进行测试。
标准范围充分考虑到了该标准所涉及的产品特点，即该类产品基本都是多功能设备，并且有很多其他非音视频功能的特点。对测试人员理解标准和执行测试有了较明确的解释。
2引用标准
该标准引用我国11个国家标准和国际标准，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据该标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
3定义和缩写词
给出针对车载音视频设备的定义和缩写词。此部分只给出了车载音视频设备的定义，而对于接收机类设备的定义参考了GB13817,这么做在不影响读者理解的基础上避免了不必要的重复。
4综述
由于该标准涉及电磁兼容各项要求，内容相当广泛，因此将一些共性的内容归纳成一章，避免更多的重复。
4.1测量的一般要求
本节规定测量的一般要求。
本部分内容是本标准相当重要的一部分内容，规定了测量条件、有用信号的内容和受试设备的正常工作状态。对于有用信号，因为这类设备在汽车类标准里面没有规定其正常工作的状态，所以借鉴音视频产品类标准中的工作状态。其中有用信号按照骚扰和抗扰度的不同要求，根据GB13837和GB/T9383编写。受试设备工作状态的确定为测试人员测试和试验的重现性提供了统一的条件
4.2抗扰度判据
本届抗扰度判据的分类方法及要求。
本节的内容依据ISO 11452系列标准、ISO 7637系列标准及GB/T9383的相关要求编写。从音视频产品的特点出发，并结合汽车行业的分类标准给出A、B、C、D、E三个等级的判据。而对A类判据的声音客观评价方法在这里不尽兴详细说明，在第一次出现A类判据的试验方法中，在进行叙述。
5骚扰测量
5.1瞬态电压发射
本项试验的限制依据欧盟指令2004-104-EC制订。具体测量参照ISO7637-2要求，并结合GB13837的内容编写。
测量步骤参照ISO7637-2的要求编写。
由于车载音视频产品属于车载零部件的范畴，目前掌握的标准对车载设备有骚扰电压要求的只有CISPR25和ISO7637-2,而CISPR25主要目的是车载接收机的正常工作，故本部分内容中具体测量方法依据ISO7637-2对于车载零部件的要求进行编写，且只有瞬态发射的测量方法。而限值部分依据欧盟指令2004-104-EC是考虑到对车载零部件的针对性，对比其他标准中的限值，此限值对于车载音视频设备也更具合理性。
5.2 天线端骚扰电压
本部分完全依据已经实施的GB13837的相关内容编写。
本部分的要求对于整车的影响可能不太大，但是作为现行的国家强制标准，编者将其列入了标准的项目，这样做保证了标准的完备性，而且对于零售市场的产品质量也有一个约束。
5.3辐射骚扰
本部分的限值依据欧盟指令2004-104-EC编写。具体的测量布置和测量参照欧盟指令2004-104-EC和CISPR25，并考虑音视频设备的特点编写。 目前国际上涉及到车载设备辐射测量的标准基本都以CISPR25的测量方法进行，只是在测量限值上有所不同。但是编者认为CISPR25的目的更多的是为了保护车载接收机的正常工作，这一点从它的测试频率范围就能清楚地得知，这一点和本标准的目的是不一致的，所以在限值上采用了欧盟指令的限值。而CISPR25的测量能充分模拟受试设备在车辆上的工作状态，所以测量布置按照SICPR25编写。
6抗扰度测量
6.1输入抗扰度
本部分是针对车载调频接收机的，因GB/T9383中对此类设备有明确要求
故本部分的性能判据及限值、测量布置和测量方法均参照GB/T9383
本部分的要求对于整车的影响可能不太大，但是作为现行的国家标准和通用的国际标准（CISPR20）编者将其列入了标准的项目，这样做保证了标准的完备性，而且对于零售市场的产品质量也有一个约束。
6.2对天线端射频电压（共模）的抗扰度
本部分是针对车载调频/调幅接收机的，因GB/T9383中对此类设备有明确要求，故本部分的性能判据及限值、测量布置和测量方法均参照GB/T9383编写。
本部分的要求对于整车额影响可能不太大，但是作为现行的国家标准和通用的国际标准(CISPR20)编者将其列入了标准的项目，这样做保证了标准的完备性，而且对于零售市场的产品质量也有一个约束。
6.3点醒脉冲形成的传导抗扰度
考虑到此类产品被施加干扰时产生的各种现象（噪音等）可能会影响驾驶员的正常驾驶，故本部分的性能判据及限值参照了欧盟指令2004-104-EC限值及其中“与抗扰度相关的功能”的性能判据编写。测量布置和测量步骤参照ISO7637-2编写。
典型脉冲波形的传导抗扰度中，由于ISO7637-2中的试验脉冲5并不适合施加车载音视频设备，本标准有关试验脉冲5的内容全部删减。
6.4辐射抗扰度

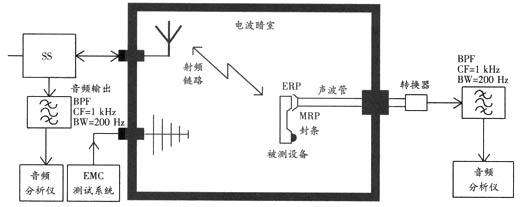

辐射抗扰度的性能判据及限值、基本按照2004-104-EC指令编写，将试验的特点完全表现出来。对于辐射抗扰度的要求：个人觉得暗室方法、大电流注入比较适合国家标准的要求。暗室是针对线束和EUT都有需求的一种测试方法，而且不存在各个不同汽车制造商的接口不同造成试验布置有差异的影响（如TEM小室及带状线的接口各个车厂是不相同的）。另外暗室的频率范围很容易达到20-2000MHz的要求。大电流注入是目前国际上十分流行和操作相对简单的一种当方法，也更加适合车辆的特殊电磁环境。 6.5静电放电
本部分参照标准GB/T 19951的要求，并结合车载音视频产品的特点进行编写。
欧盟指令不对静电放电做要求。实际情况是这类产品对静电放电还是比较敏感的，由新版GB/T9383新添加这一测试项目就能看出。而车内的电磁环境和居住环境是不同的，故引用车辆及零部件的静电放电标准GB/T 19951的试验方法进行测试对于本标准来说，编者认为受试设备在不供电的情况下没有测试的必要，所以仅在通电状态下进行测试，试验等级选择目前大多数企业通用的等级3。
