如何为便携式系统选择电容和电感元件?(三)

点击数:6362019-01-11 11:46:18 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

根据应用的不同,可以选择屏蔽式或非屏蔽式电感器。一般而言,屏蔽式电感用于哪些必须满足严格的EMI规范的便携式应用。

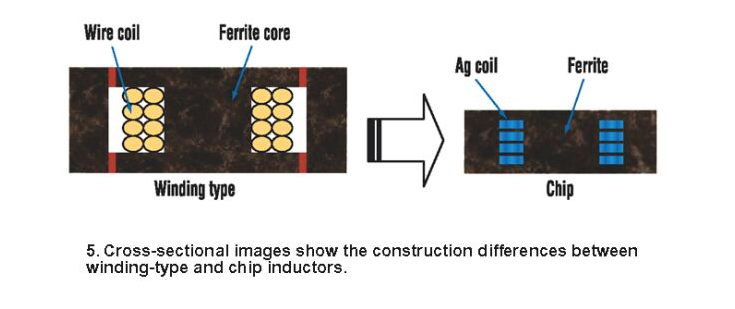

最后但绝非不重要的是,按照生产方式的不同,有两类电感器。第一类是传统的绕线线圈式(wire wound coil)电感,另一类是较新式的芯片电感。芯片电感凭其尺寸和高度方面的优势使用证日益广泛。PCB装配时的安装速度也是芯片(多层)电感生产商大肆宣传的优点之一。在选择开关解决方案时,系统设计人员必须考虑到芯片电感的某些关键规格。电感和直流电流的关系随温度的变化是线圈式电感和芯片电感有显著不同的一个主要参数。图5显示了绕线线圈电感和芯片电感的横截面示意图。

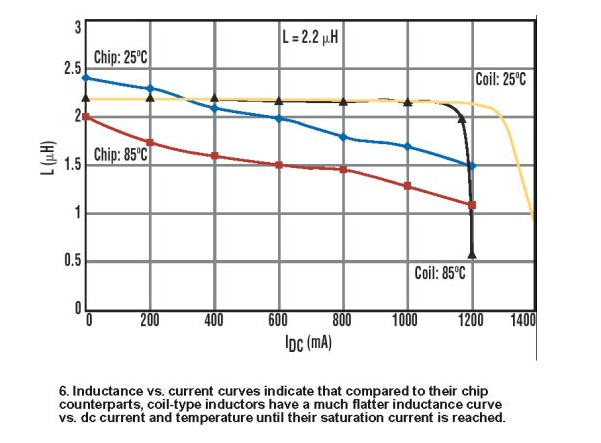

从图6可看到,一般来说,线圈式电感的电感-直流电流及温度关系曲线在饱和电流之前很平坦。在饱和电流之后,则随电流变化出现急剧下降。典型地,ISAT85℃时比25℃时要低10%20%。

25℃时,芯片电感有一个高于额定值的初始电感值。一旦电流增大,芯片电感就开始下降。因此,大多情况下,额定ISAT的定义不适用于芯片电感。规定了温度上升的额定rms电流也决定了芯片电感的额定电流。电感值u随温度下降,不随直流电流下降,是芯片电感的另一个特性。



关于实际的电感值,系统设计人员必须谨慎选择正确的电感,并按照规格说明书找到最小的电感值。电感选择不正确会影响到稳定性,引起次谐波振荡(sub-harmonic oscillations,/或降低开关的额定输出电流。与陶瓷电容的情况   相同,设计人员应当主要关注实际工作情况中的电感值,而非额定电感值。

如何为磁性降压转换器选择电感的额定电流呢?如果电感的额定IRMS大于所需输出电流,最容易的方法是选择额定值大于或等于开关的最大电流限值的ISAT。不过,正如我们在芯片电感中看到的,我们必须搜寻满足稳定性和输出电流要求的最小电感值。选择较高值的芯片电感(比如用3.3μH代替2.2μH)来满足电感要求是不可行的,因为对相同外壳尺寸的电感器,电感值越高,其下降就越剧烈。

此外,芯片电感厂商间存在着各种差异。例如,厂商A可能采用低渗透性材料,是电感值逐步改变。但这种方案需要更多的介电层。因此,较之采用高渗透率材料、下降更剧烈的厂商B,A将有更高的DCR,BDCR较低。
