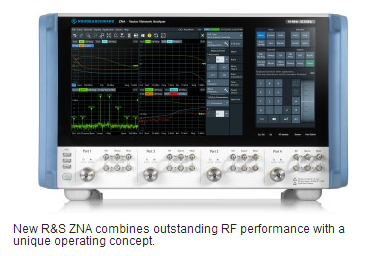

新型R&S zna高端矢量网络分析仪结合了卓越的射频性能和独特的工作理念

点击数:6272019-01-17 09:40:49 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

Rohde&Schwarz介绍了R&S ZNA,这是新一代的高端矢量网络分析仪,提供优异的射频性能和独特的硬件概念,简化了测量配置。它具有良好的测量稳定性和跟踪噪声,使用户能够对主动式和被动式组件和模块进行高要求的测量。由于其创新的、以DUT为中心的方法,世界上第一个纯触摸操作的矢量网络分析器将配置时间减少到了最低限度。

Rohde&Schwarz公司推出了新的R&S ZNA高端矢量网络分析仪,这是一个功能强大的通用测试平台,用于表征主动式和被动式DUT。这两种型号的R&S ZNA 26(10 MHz26.5 GHz)R&S ZNA 43(10 MHz43.5 GHz)提供了146 dB(Typ)的出色动态范围。如果带宽为1 kHz,跟踪噪声可达0.001 dB。这两个特性对于高阻滤波器的测量是必不可少的.凭借其独特的硬件概念,R&S ZNA可以对RF进行混频器测量,如果并行,则提供比传统方法快一倍的测量速度。放大器特性变得容易与100分贝功率扫描范围,脉冲发生器和调制器每个测试端口,多功能互调测量能力和频谱分析仪的功能。


独特的硬件概念与四个独立的来源和两个视点-R&S ZNA提供四个内部,相位相干源,八个真正的平行接收器和两个内部局部振荡器(LOS)。这简化了测试装置的特性-转换设备,放大器,甚至复杂的T/R模块,要求DUT只连接一次。用户可以在传统方法所需时间的一半内进行矢量校正的转换损耗、相位和群延迟测量,而无需使用参考混频器。

Dut为中心的最佳用户体验方法R&S ZNA提供了一种独特的方法,专注于DUT,以简化测量配置。用户首先选择DUT的类型(例如混频器或放大器),然后通过配置逐步引导到所需的测试设置。该解决方案大大加快并简化了测试设置。或者,用户可以采用传统的方法并单独配置度量,从而提供很高的灵活性来掌握甚至最具挑战性的测量任务。

现代触摸接口取代硬键面板,R&S ZNA是世界上第一个纯触摸操作的矢量网络分析仪,使用12.1“触摸屏作为主显示器,使用7”触摸屏代替硬键面板。结合以DUT为中心的方法,第二个触摸屏提供了无缝的用户体验。
