随着汽车电气化发展越来越快,车辆这电子设备越来越多,EMC也越来越重要。如何评判检测零部件的EMC性能?国际标准,区域标准,中国标准又是怎样的?本期,小编简单梳理汽车EMC测试的标准体系。

简单来说EMC标准体系分为四大类:国际标准区域标准中国标准企业标准

1. 国际EMC标准

世界公认的权威标准化组织有以下三个:

1)IEC(国际电工委员会):下设多个技术委员会,其中从事EMC的主要为CISPR(国际无 线电干扰特别委员会),TC77(第77技术委员会)以及其他相关的技术委员会 。

2)ISO(国际标准化组织):1947年成立,非政府组织,总部在瑞士日内瓦。汽车电磁兼容标准的主要发布单位。

3)ITU (国际电信联盟): 政府间组织,总部在瑞士日内瓦。联合国的任何一个主权国家都可以成为ITU的成员。

目前汽车中应用最多的为IEC和ISO两大标准体系(IEC标准已广为欧洲、美国、日本、中国等地区和国家采用)。相关的体系如下:

▲ IEC标准 汽车EMC相关

▲ ISO标准 汽车EMC相关

2. 区域EMC标准

区域EMC的标准通常源自国际标准,其相关组织如下:

1)CENELEC(欧洲电工标准化委员会)

由欧共体委员会授权制订欧洲标准EN。EN标准中引用了很多CISPR和IEC标准,其对应关系如下:

EN55××× = CISPR标准,(例: EN55011 = CISPR Pub.11)

EN6×××× = IEC标准,(例: EN61000-4-3 = IEC61000-4-3 Pub.11)

EN50××× = CENELEC自定标准, (例: EN50801 )

2)ANSI(美国国家标准委员会)

3)FCC (美国联邦通信委员会)

主要制订民用产品标准,关于电磁兼容的标准主要包括在FCC Part15和FCC Part18中。

4)VCCI (干扰自愿控制委员会)

民间机构,其标准与CISPR和IEC一致。

3. 中国EMC标准

中国EMC的标准通常源自国际标准,绝大部分等同或修改采用IEC(IEC/CISPR、IEC/TC77)和ITU-T建议书。其相关组织及标准体系如下:

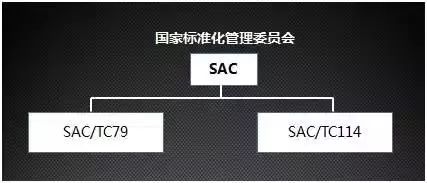

中国标准组织

1)SAC/TC79(全国无线电干扰标准化技术委员会)

组织制定、修订和审查国家标准,开展与IEC/CISPR相对应的工作,目前下设6个分委员会与CISPR的各分会相对应。

2)SAC/TC114(全国汽车标准化委员会)

3)SAC/TC246(全国电磁兼容标准化技术委员会)

主要负责协调IEC/TC77的国内归口工作;推进对应IEC61000系列有关EMC标准的国家标准制、修订工作。MIL-STD(美军标):典型的是MIL-STD –461x;

4)GB(中国国家标准)

基本采用CISPR和IEC标准,目前已发布86个(SAC/TC79 50个, SAC/TC246 36个);

5)GJB(中国军用标准)

基本采用美军标,例如GJB151A = MIL-STD -461D;

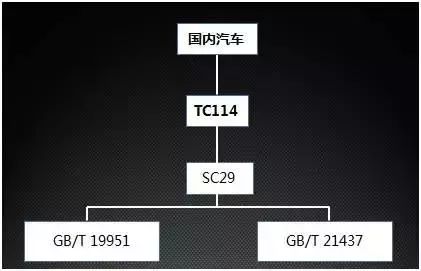

中国EMC汽车相关标准

4. 企业EMC标准

不同企业根据国际标准与国标要求,进行针对性的更新,制定符合自己企业要求的EMC标准。国内企业通常基于国标进行企业标准修订。


国内车企EMC相关标准(仅供参考)

附录

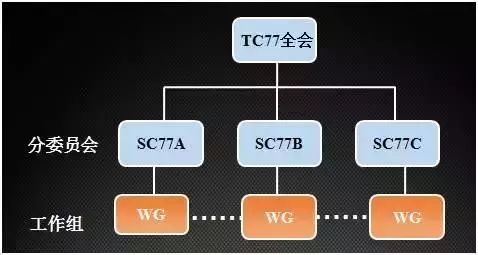

IEC组织架构:

▲ IEC/CISPR组织架构
