开关电源的辐射骚扰传导骚扰，你都知道吗？

2.1 传导发射的产生

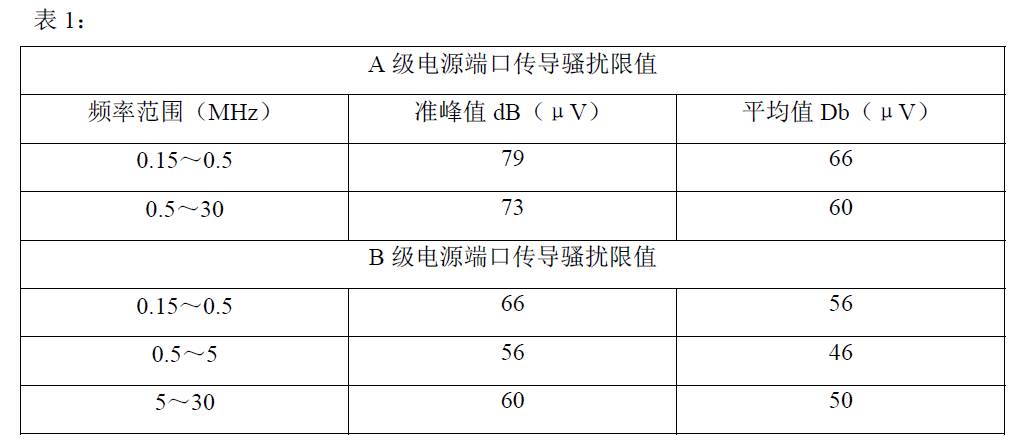

开关电源的传导骚扰是通过电源的输入电源线向外传播的电磁干扰。在开关电源输入电源线中向外传播的骚扰，既有差模骚扰、又有共模骚扰，共模骚扰比差模骚扰产生更强的辐射骚扰。传导骚扰的测试频率范围为150KHz～30MHz，限值要求如下表1 所示：

在0.15MHz～1MHz 的频率范围内，骚扰主要以共模的形式存在，在1MHz～10MHz 的频率范围内，骚扰的形式是差模和共模共存，在10MHz 以上，骚扰的形式主要以共膜为主。传导发射的差模骚扰的产生主要是由于开关管工作在开关状态，当开关管开通时，流过电源线的电流线形上升，开关管关断时电流突变为0，因此流过电源线的电流为高频的三角脉动电流，含有丰富的高频谐波分量，随着频率的升高，该谐波分量的幅度越来越小，因此差模骚扰随频率的升高而降低，另外，如下图1 所示，由于电容C5 的存在，它与电感L3 组成低通滤波器，因此，差模传导骚扰主要存在低频率段。

共模骚扰的产生主要原因是电源与大地（保护地）之间存在有分布电容，电路中方波电压的高频谐波分量通过分布电容传入大地，与电源线构成回路，产生共模骚扰。

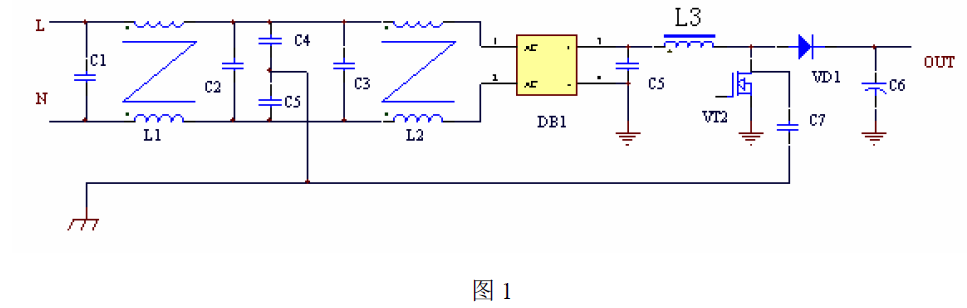

如上图 1 所示，L、N 为电源输入，C1、C2、C3、C4、C5、L1、L2 组成输入EMI 滤波器，DB1 为整流桥，L1、VD1、C6 和VT2 为功率因数矫正主电路，VT2 为开关管，开关管的D 极与管子的散热器相连，开关管安装在散热器上时，与散热器之间形成一个耦合电容，如图1 中的C7 所示，开关管VT2 工作在开关状态，其D 极的电压为高频方波，方波的频率为开关管的开关频率，方波中的各次谐波就会通过耦合电容、L、N 电源线构成回路，产生共模骚扰。电源与大地的分布电容比较分散，难以估算，但从上面的图1 来看，开关管VT2 的D 极与散热器之间耦合电容的作用最大，在上面的图1 中，从整流桥到电感L3 之间的电压为100Hz 的工频波形，而从电感L3 到二极管VD1 和开关管VT2D 极之间的连线的电压均为方波电压，含有大量的高次谐波。其次电感L3 的影响也比较大，但L3 与机壳的距离比较远，分布电容比开关管和散热器之间的耦合电容小的多，因此我们主要考虑开关管与散热器之间的耦合电容。

2.2 传导骚扰的解决方法

2.2.1 EMI 滤波器

解决传导骚扰目前大都采用无源滤波器，如上图 1 中所示，C1、C2、C3、C4、C5、L1、L2 组成一个EMI 滤波器，L1、L2 是两个共模电感，一般来说，在共模电感当中，含有20%左右的差模电感，与电容C1、C2、C3 构成差模滤波器，C4、C5 是共模电容，与电感L1、L2 构成共模滤波器。

共模电感量的计算：

假设开关管集电极的干扰电压在 400V 左右，转换成dB（μV）为：

传导发射测试设备内部的去耦网络（LISN）内阻Zin 标准为50Ω。则耦合电容C7 与测试设备去耦网络的内阻Zin 对骚扰电平的衰减为：

则：如果不加EMI 滤波器时，电源输出端口所测得的骚扰电平为：

表 1 中A 级电源端口传导限值的要求为79 dB（μV），显然大大超过了限制的要求。则需要滤波器在 150KHz 处的衰减为：

112-79=33 dB，考虑到至少有6dB 的裕量，EMI 滤波器的在150KHz 处的衰减应大于39dB，我们取40dB。二阶滤波器的衰减特性是-40dB/10 倍频，在图1 中有两个二阶滤波器，衰减特性是-80dB/10 倍频，则滤波器的转折频率应在：47KHz 左右，考虑到其他因素的影响，滤波器的转折频率取为40KHz。

共模电容 C4、C5 取4700P（考虑到漏电流的问题，不能取太大），则：C=C4+C5=9400P。

根据

计算得：L=1.7mH

在设计EMI 滤波器的时候，为了有效的抑制骚扰信号的目的，必须对滤波器两端将要连接的源阻抗进行合理的搭配，当滤波器的输出阻抗Zo 和负载阻抗RL 不相等时，在这个端口会产生，反射系数ρ由下式来定义：

当 Zo 和RL 相差越大，端口产生的反射越大。

EMI 滤波器中的共模电感含有20%左右的差模电感，与X2 电容构成差模滤波器，在上面的原理图中，X2 电容C1、C2、C3 对传导骚扰的低频端影响比较大，主要原因是因为在低频段，骚扰的方式主要以差模的方式存在，增大C1、C2、C3，可以减小低频段的骚扰电平，但取值一般不超过0.47～2.2μF，如果适当增大电容，低频段仍然超标，可以增加差模电感来解决。

2.2.2 其他方法

EMI 滤波器是采用切断传播途径的方法来减小传导发射的骚扰电平，另外我们也可以从发射的源来着手，减小发射源向外发射的电平。

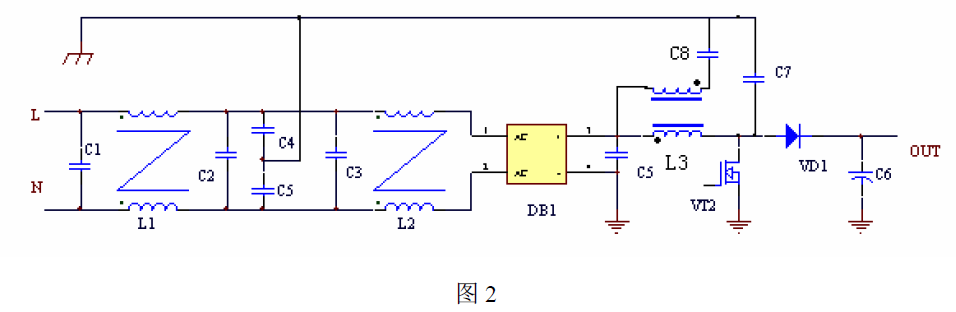

1：如下图2 所示：

图2 中，在PFC 升压电感上增加一个辅助绕组，该绕组的匝数与主绕组相同，方向与主绕组相反，C7 是开关管与散热器之间的耦合电容，如图所示增加一个与C7 容量大致相同的一个电容接到散热器与辅助绕组之间，这样C7、C8 耦合到散热器的骚扰信号幅度相同，方向相反，两个信号刚好可以相互抵消，大大减小向外发射的骚扰电平。

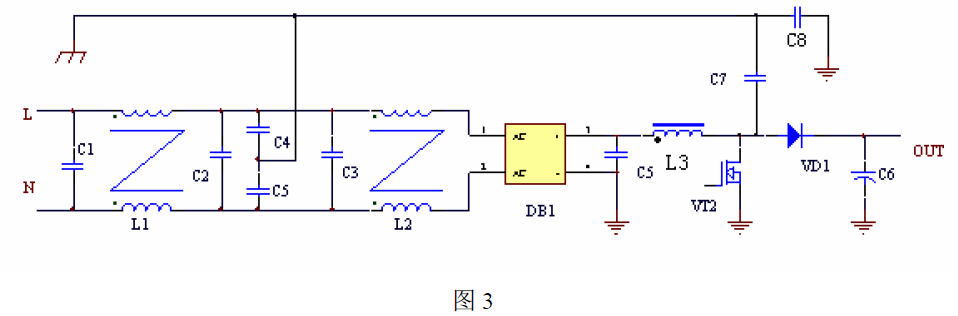

2：如下图3 所示：

在图3 中，增加一个高频电容C8，接在开关管散热器与输出地之间，该电容与散热器的连接处离开关管越近越好，该电容选用安规电容，容量在4700P 到0.01μf 之间，太大会使电源的漏电流超标，经过电容C7 耦合到散热器上的骚扰信号经过C8 衰减，衰减的系数为

由于 C8 比C7 大许多，上式可以简化为：

可见，假设 C7 为30P，C8 为4700P，则向外发射的骚扰信号被衰减了157 倍，近45dB。

3.1 辐射骚扰的空间传输

1. 远场和近场

电磁能量以场的形式向四周传播，就形成了辐射骚扰，场可以分为近场、和远场，近场又称为感应场，它的性质与场源有密切的关系，如果场源是高电压小电流的源，则近场主要是电场，如果场源是低压大电流，则场源主要是磁场。无论近场是磁场或是电场，当离场源的距离大于λ/2π时，均变成远场，又称为辐射场。

由于开关电源工作在高电压，大电流的状态下，近场即有电场，又有磁场。

2. 骚扰的辐射方式

● 单点辐射，主要模拟各相同性的较小的辐射源，辐射的强度可表示为：

式中，P 表示发射的功率，r 表示离发射源的距离。可见，单点辐射强度与距离成反比，与发射源的功率的平方根成正比。

● 平行双线环路的辐射

主要模拟差模电流回路的辐射源，其辐射强度可以表示为：

式中 A 为差模电流所包围的面积，I 是差模电流的大小，r 是离辐射源的距离，λ是波长。可见差模辐射强度与差模电流的大小和差模电流所包围的面积成正比，与距离成反比，与频率的平方成正比。

因此应在高频噪声源处加高频去耦电容，以免高频噪声流入电源回路中。

● 单导线的辐射

单导线的辐射公式可以用来估算共模电流产生的辐射的大小：

式中，I 是共模电流的大小，r 是到共模电流源的距离， l 是导线的长度，λ是波长。

3. 共模电流辐射

两根相近的导线，如果流过差模电流，则导线产生的电磁场由于方向相反，大小相等而相互抵消，但如果流过共模电流，时两根导线产生的电磁场相互叠加。因此大小相同的共模电流所产生的空间辐射要比差模电流产生的空间辐射强度大的多，根据实验，两者的辐射强度相差上千倍。所以，开关电源的辐射主要是由共模电流引起的。

● 共模电流辐射的基本模式

共模辐射有两种驱动模式，一种是电流驱动模式，一种是电压驱动模式，在开关电源中，起主要作用的主要是电压驱动模式。

● 产生共模辐射的条件

产生共模辐射的条件有两个，一是共模驱动源，一个是共模天线。

任何两个金属体之间存在射频电位差，就构成一副不对称振子天线，两个金属导体分

别是天线的两个极，对于一个开关电源来说，如下图所示：

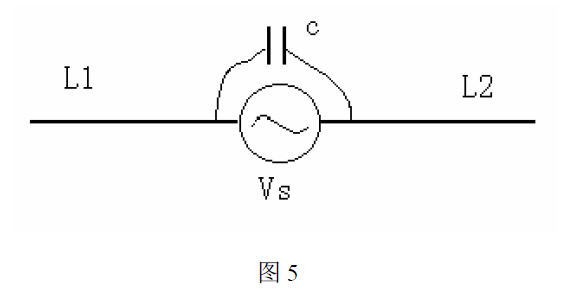

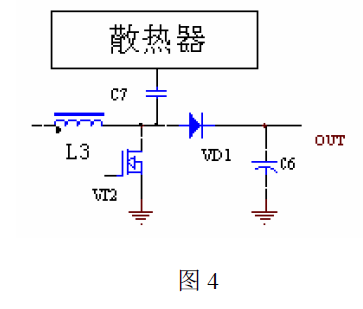

图4 中C7 是开关管和散热器之间的耦合电容，散热器和与开关管D 极相连接的印制线为天线的两个极，在分析时可以简化为下图5：

图中，Vs 为骚扰源，对图4 来说，就是开关管VT2 的D 极，L1、L2 相当于天线的两个极，一个极是与开关管D 极相连的印制线，另外一个极是散热器及与之相连的接地线，C是天线两极之间的耦合电容，即图4 中开关管与散热器之间的耦合电容。

共模辐射主要有天线上的共模电流的大小决定，因此，天线两极 L1、L2 之间的耦合电容越大，辐射功率越大。

另外，当天线的两个极的总长度大于λ/20时，才能向外辐射能量，并且当天线的长度与骚扰源的波长满足下列条件时，辐射能量才最大。
