电波暗室(anechoic chamber)
● 代替开阔场地的是屏蔽暗室。这是由于屏蔽作用消除了天气和周围环境的影响，
吸波材料改善了由于来自金属墙壁的反射场引起测量值的不确定性
● 目前大多数EMC实验室均属此列

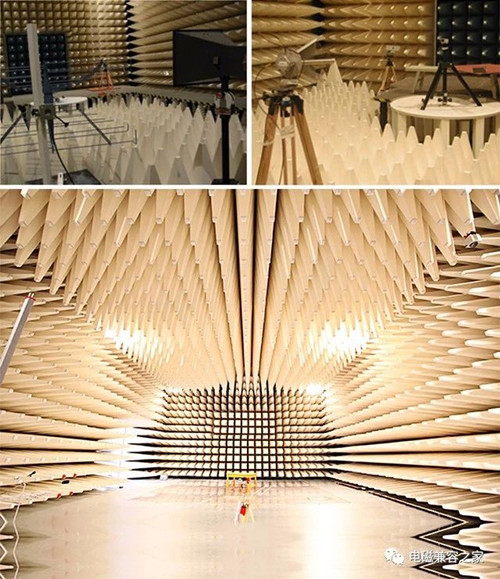

全电波暗室和半电波暗室
● 通常所说的电波暗室在结构上大都由屏蔽室和吸波材料两部分组成。在工程应
用中又分全电波暗室(fully anechoic chamber)( 六面装吸波材料)和半电波暗
室(semi anechoic chamber)( 地面为金属反射面)
● 全电波暗室可充当标准天线的校准埸地，半电波暗室可作为EMC试验场地。
● 电波暗室的主要性能指标有“静区”、“工作频率范围”等六个指标（静区是指
射频吸波室内受反射干扰最弱的区域）
● 建造电波暗室的成本、难度均相当高，因为暗室的工作频率的下限取决于暗室的
宽度和吸收材料的高度、上限取决于暗室的长度和所充许的静区的最小截面积，
所以在建造上有较大的难度。且由于吸波材料的低频特性等原因，总的测试误差
有时高达几十分贝，造价需几百万元。
应用领域：
用于辐射无线电骚扰（EMI)测量和辐射敏感度（EMS）测量，电波暗室的尺寸和
射频吸波材料的选用主要由爱试设备（EUT）的外形尺寸和测试要求确定。适用于
10KHZ—40GHZ的频率范围内进行各种无线电接收和发射的试验及各种高灵敏度
精密仪器的测量和计量。
电磁干扰的测量所需的主要设备有：
１．接收天线（根据测量频率不同可以选则偶极子天线、双锥天线、对数周期天
线等）。
２．测量接收机。
３．人工电源网络(artificial mains network串接在被测设备电源进线处的网络。
它在给定频率范围内，为骚扰电压的测量提供规定的负载阻抗，并使被试设备
与电源相互隔离）。
４．天线升降架、转台及部分适配器。
５．吸收钳（absorbing clamp）。
６．计算机、接口板、软件等。
● 考虑功率放大器的漏场和噪声影响，为了保护工作人员的健康，同时也为了保证
放大器本身的散热条件，一般另建放大器室，具体设计可参照放大器室屏蔽要求
● 在功率放大器额定功率超过1kW时，依设备要求，还需要提供特殊风冷或水冷
的技术条件。注意制冷设备的安装不能破坏实验室屏蔽性能和绝缘要求

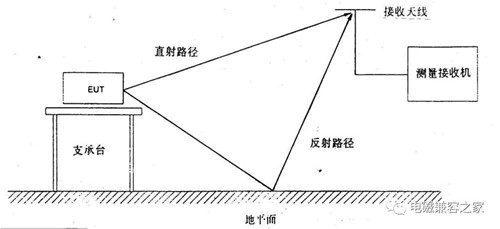

半电波暗室在进行辐射发射测量时，为了使直射波与反射波相位相同、辐度相加的信号，接收天线必须在空间上下扫描，这样的测量十分耗时。并且由于天线扫描，使暗室的高度亦需大大提高。

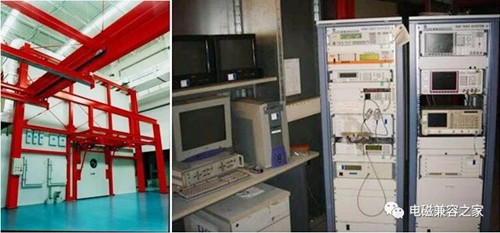

可完成手机和通讯电磁兼容性测试 ,可完成手机和通讯电磁兼容性测试辐射抗扰度测试项目主要设备：信号发生器9kHz~3.3GHz、功率放大器80MHz~1GHz，500W、功率放大器800 MHz~3 GHz，30W、场强监视器0.15~300V/m、宽带对数周期天线80~1GHz、高增益喇叭天线800MHz - 5GHz;
测试项目主要设备：信号发生器9kHz~3.3GHz、功率放大器
80MHz~1GHz，500W、功率放大器800MHz~3 GHz，30W、场强监视器

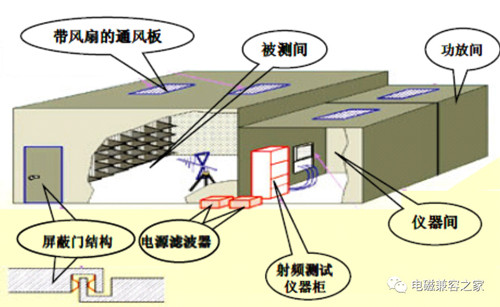

放大器室
辐射发射测量

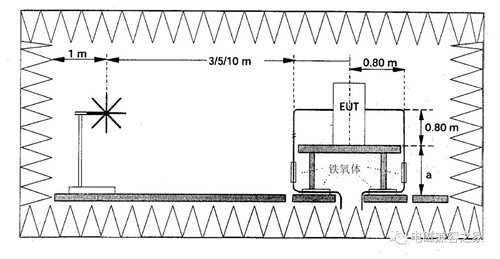

全电波暗室
例如对于3m、10m测量距离，接收天线需在1～4m高度上扫描，则暗室净高度应达到6m左右，如再考虑角锥吸波材料，则屏蔽壳体的天花板至少高7～8m。这将大大增加设施的造价。
因此，近年来在国际上提出了采用全电波暗室进行辐射发射测量，即将地面也铺以吸波材料，以保证没有从地面的反射波。
0.15~300V/m、宽带对数周期天线80~1GHz、高增益喇叭天线800MHz - 5GHz;
