如何选择适合的电波暗室?
点击数:53482020-01-02 16:19:09 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

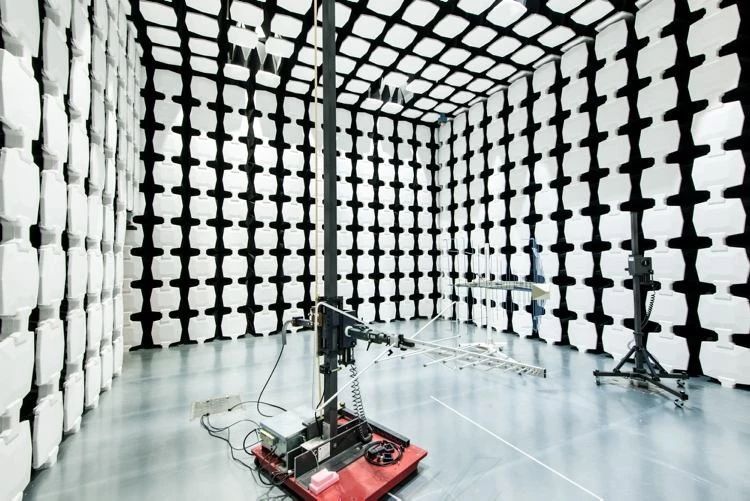

半电波暗室(Semi-Anechoic Chamber,简称SAC),也称做EMC暗室,除地面为金属反射面外,其余五面均贴有吸波材料,主要模拟开阔场的测试条件。主要用于辐射骚扰(EMI)和辐射敏感度(EMS)测量,部分辐射敏感度试验会在地面增加吸波材料以提高场均匀性。

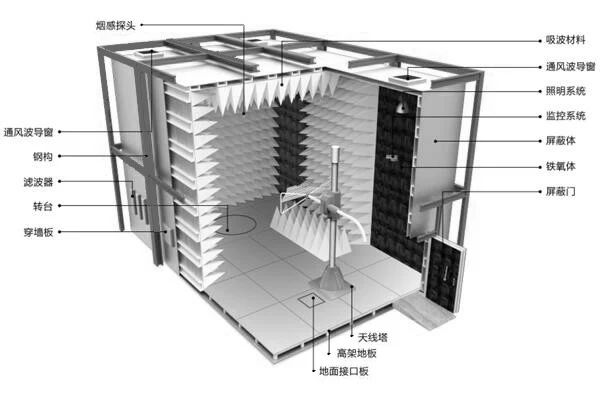

暗室主要部件组成:
暗室方案选择的主要依据:
◆ 产品(EUT)尺寸:尺寸越大,静区要求越大,实验室尺寸越大。
◆ 用途:整改研发预测试或第三方认证测试用。
常用暗室类型及主要特点:

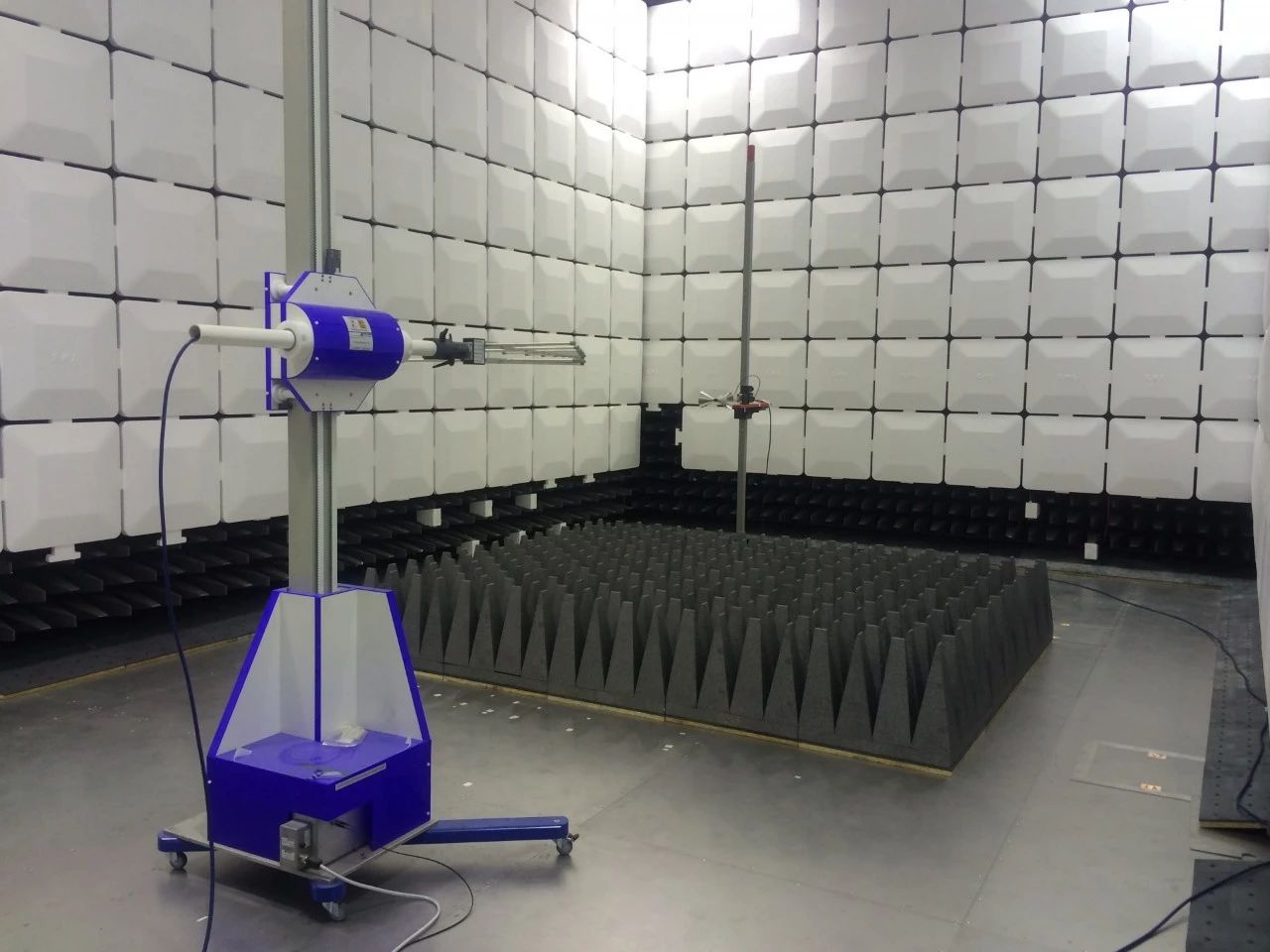

1、EMC预测试→3m法紧凑型电波暗室
测试距离为3m,采用紧凑型设计,减小外形尺寸,只需较低的投入就可以获得相对准确的结果,特别适用于建设在空间受限的场所,是整改研发不错的选择。
◆ 产品(EUT)测试类型:民用产品测试、车载零部件、军标测试。

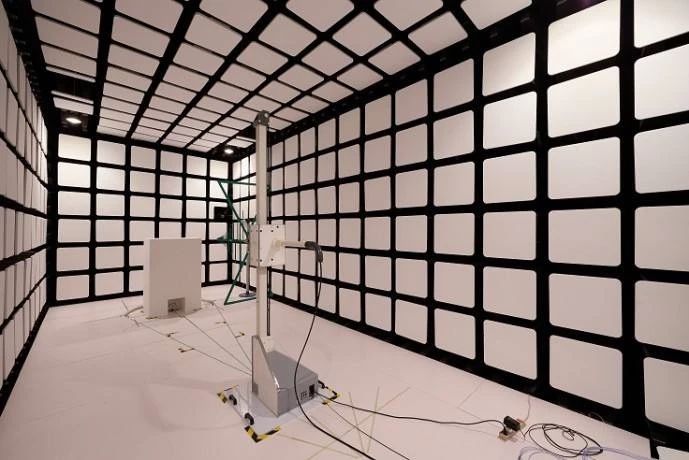

2、EMC认证级测试 被试品直径≤2m→标准3m法电波暗室
主要用于3m测试距离的辐射骚扰测试(RE)和辐射抗扰度(RS)的认证性测试,是目前国际上广泛采用的EMC试验场地。

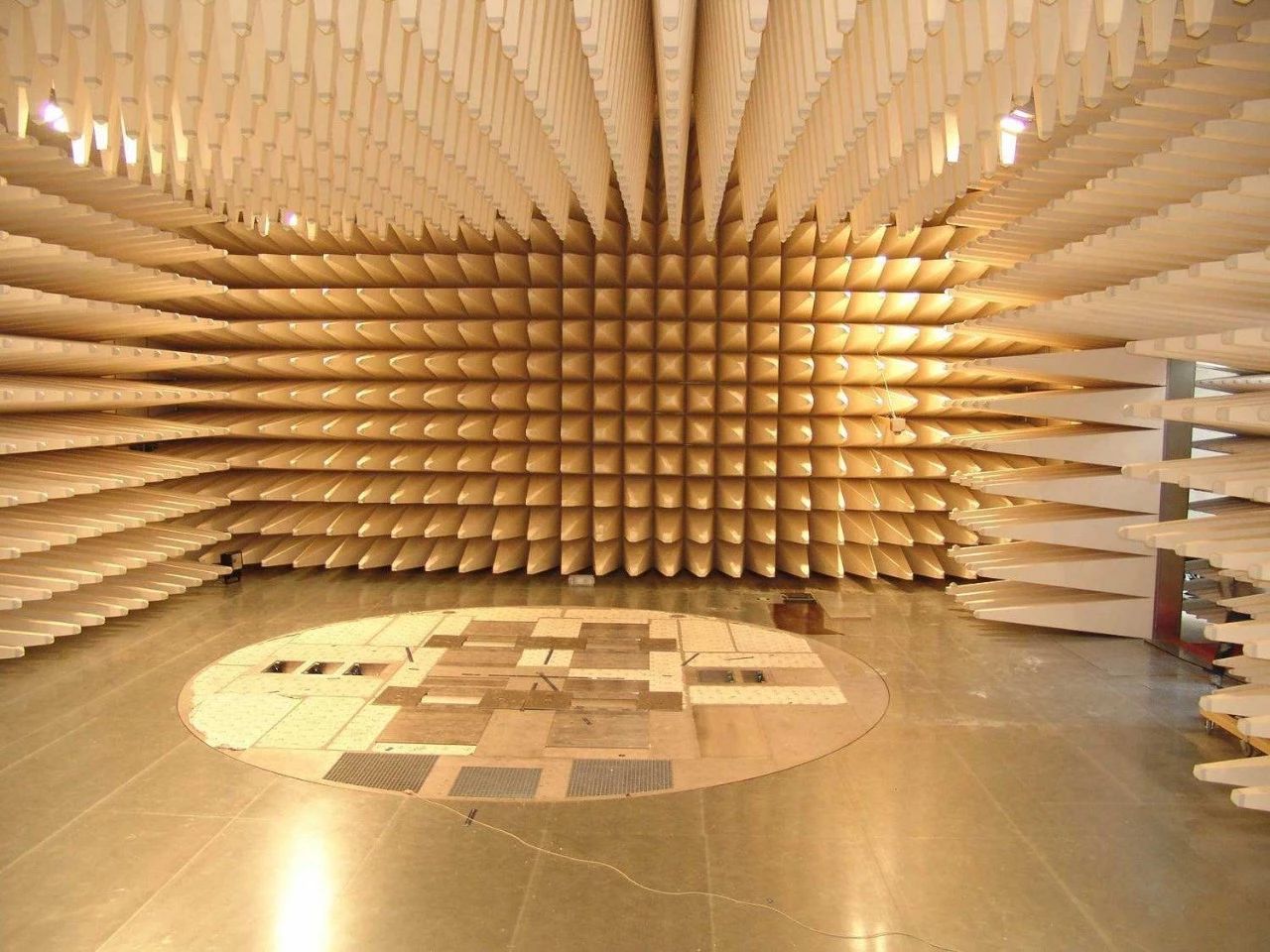

3、EMC认证级测试,被试品直径≤3m→标准5m法电波暗室
由于天线与暗室墙壁间的距离相比3m法暗室更大,所以更易符合归一化场地衰减的规定,可以测试较大体积的EUT。

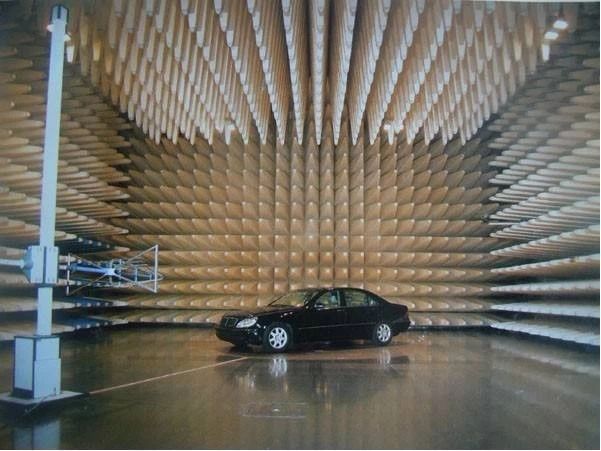

4、EMC认证级测试,被试品直径≤5m→标准10m法电波暗室
能满足大体积被试品的辐射骚扰测试要求,如汽车、大型医疗设备、大型IT产品等,是众多EMC测试标准中理想测试场地。

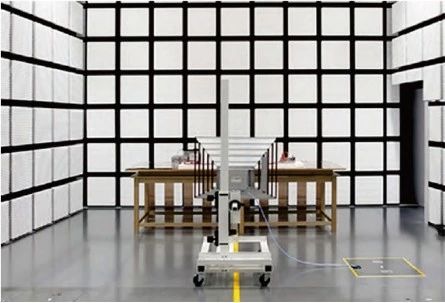

5、车载电子零部件→1m法汽车零部件电波暗室
专门用于汽车电子零部件的辐射测量的电波暗室,适用于汽车零部件的研究、开发以及品质控制,可针对包括DUT主件、线束、辅助装置等整个系统的分析。

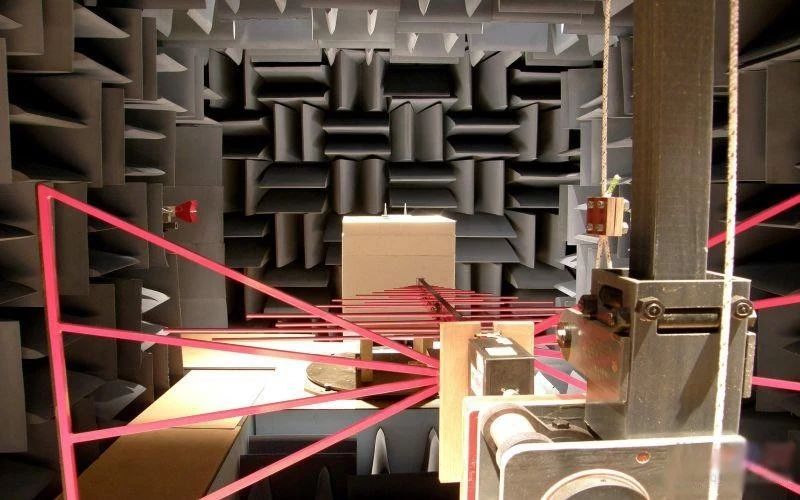

6、军用产品→军标EMC测试电波暗室
军用产品需满足GJB151B等电磁兼容标准,采用1m法军标EMC测试电波暗室。

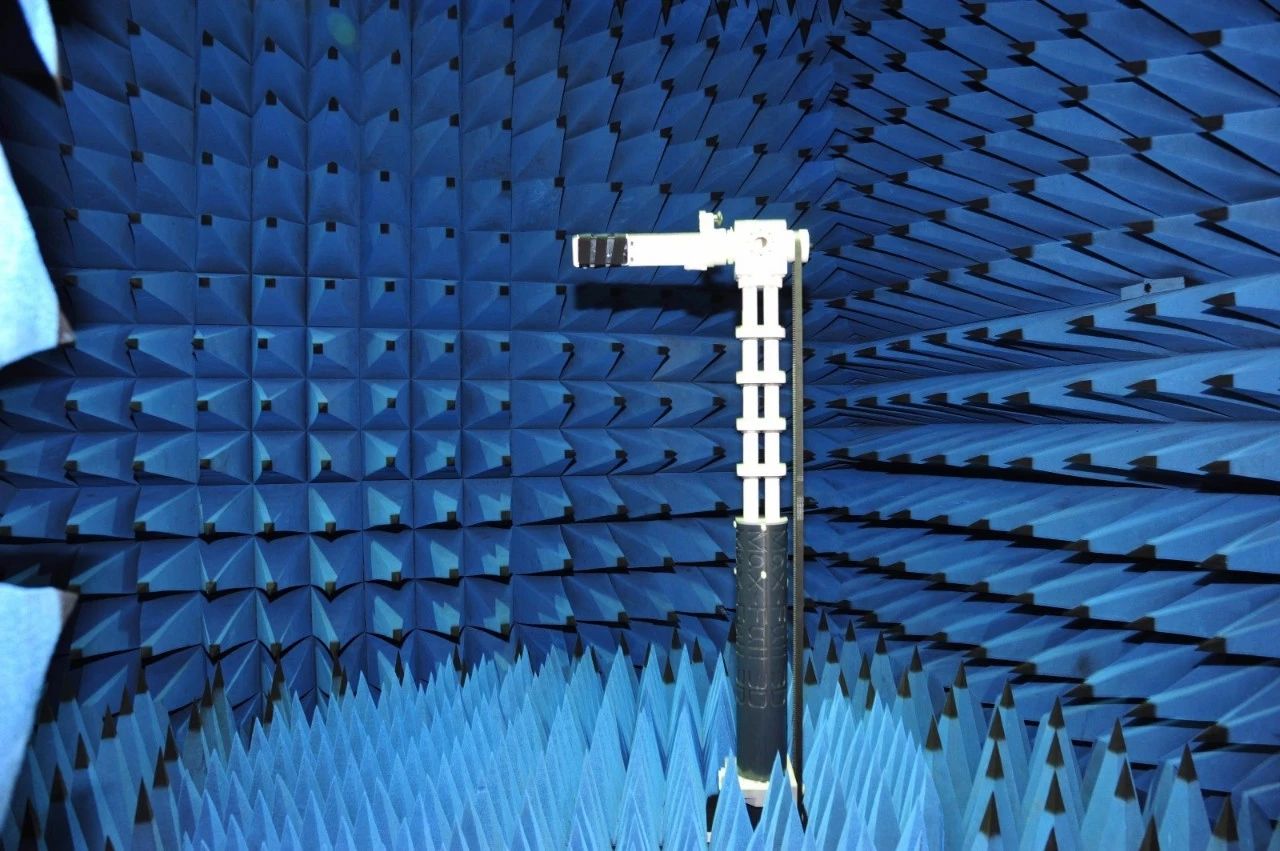

7、天线雷达测量暗室→微波暗室
微波暗室(Fully Anechoic Chamber, 简称FAC),主要模拟宇宙自由空间环境,在暗室屏蔽结构内侧的六个面均铺设有吸波材料,
主要用于微波天线系统(包括基站天线)的参数测量、雷达截面测试(RCS)、电子战及仿真模拟,辐射杂散等测试。
