电磁兼容项目-电压跌落测试介绍

1. 电压跌落测试项目：电压暂降和短时中断

2. 电压跌落测试参考标准：IEC61000-4-11:2004

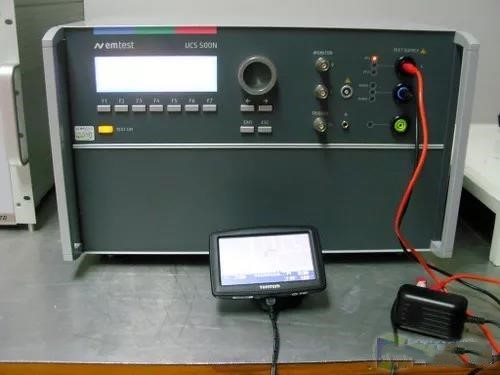

3. 电压跌落测试主要测试设备：试验信号发生器

限值：

表 1 电压暂降试验优先采用的试验等级和持续时间

类别	电压暂降的试验等级和持续时间（t）（50Hz/60Hz）
1类	根据设备要求依次进行
2类	0% 持续时间0.5周期	0% 持续时间1周期	70% 持续时间25/30周期
3类	0% 持续时间0.5周期	0% 持续时间1周期	40% 持续时间10/12周期	70% 持续时间25/30周期	80% 持续时间250/300周期
X类	特定	特定	特定	特定	特定
注1：“X类”由有关的标准技术委员会进行定义，对于直接或者间接连接到公共网络的设备，严酷等级不能低于2类要求。注2：“10/20周期”是指“50Hz试验采用10周期”和“60Hz试验采用12周期”。 “25/30周期”是指“50Hz试验采用25周期”和“60Hz试验采用30周期”。 “250/300周期” 是指“50Hz试验采用250周期”和“60Hz试验采用300周期”。

表 2 短时中断试验优先采用的试验等级和持续时间

类别	短时中断的试验等级和持续时间（t）（50Hz/60Hz）
1类	根据设备要求依次进行
2类	0% 持续时间250/300周期
3类	0% 持续时间250/300周期
X类	X
注1：“X类”由有关的标准技术委员会进行定义，对于直接或者间接连接到公共网络的设备，严酷等级不能低于2类要求。注2：“250/300周期”是指“50Hz试验采用250周期”和“60Hz试验采用300周期”。

第1类：适用于受保护的供电电源，其兼容水平低于公用供电系统。它涉及到对电源骚扰很敏感的设备（例如。实验室的仪器、某些自动控制和保护设备及计算机等）的使用。（安装在第1类环境中的设备要求有保护装置如不间断电源UPS、滤波器或浪涌抑制器等。）

第2类：一般适用于商用环境的公共耦合点PCC和工业环境的内部耦合点IPC。该类的兼容水平与公用供电系统的相同。因此涉及用于公用系统的元件也适用于这类工业环境。

第3类：仅适用于工业环境中的IPC。该类某些骚扰现象的兼容水平要高于第2类。在连接有下列设备时应认为是这类环境：a.大部分负荷经换流器供电；b.有焊接设备；c.频繁启动的大型电动机；d.变化迅速的负荷。
