电波暗室介绍及与微波暗室的区别

点击数：55102017-12-12 09:24:15　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

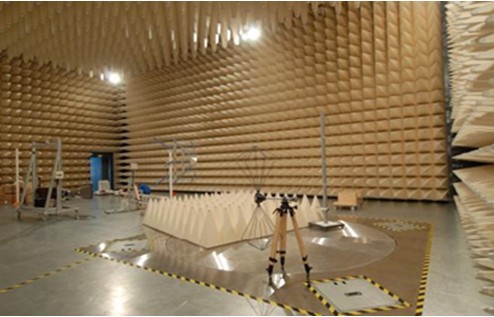

      电波暗室又称为电波无反射室，通常所说的电波暗室在结构上大都由屏蔽室和吸波材料两部分组成。电波暗室在工程应用上有两种结构形式：一种是在屏蔽室的四壁、天花板和地板上全装有电波吸收材料，称为全电波暗室,以等效自由空间，可用作天线测量、仿真试验、天线罩测量；另一种是在电磁屏蔽室的内壁、天花板上加装电波吸收材料，地板采用金属地板的导电面，这样可以与OATS 等效，称为半电波暗室, 在军、民用EMC标准中均规定是在半电波暗室条件下进行EMC检测，这主要是由于以前的EMC标准制定是以OATS为基础的，采用半电波暗室具有继承性。

 1、电波暗室与微波暗室的定义

电波暗室（Fully anechoic chamber）：内表面全部装有无反射材料的屏蔽室。模拟自由空间的传播环境，主要用于微波天线系统的参数测量。通常用静区，反射率电平，交叉极化度，多路径损耗，幅度均匀性和工作频率等六项指标来表示。

微波暗室，就是主要测试天线方面的暗室，六面全部贴上吸波材料的，模拟自由空间，例如测试手机天线，雷达等都属于微波暗室，频率一般都在200M以上。

2、电波暗室与微波暗室的参数

电波暗室的吸波材料反射损耗：30MHz~18GHz≥15dB（吸波材料采用复合吸波材料，即锥形含碳海绵吸波材料粘贴在铁氧体上）

微波暗室屏蔽性能磁场14KHz≥75dB,150KHz≥100dB,电场200KHz~50MHz≥110dB.
