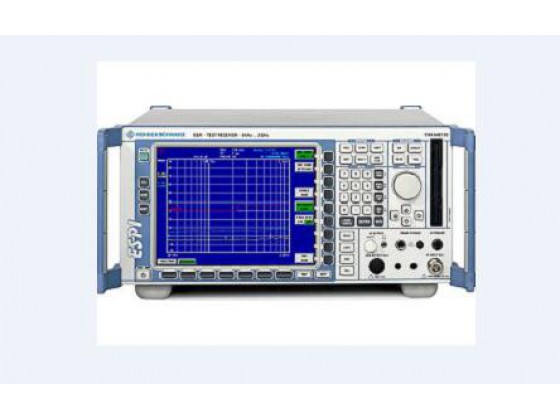

    ESPI EMI接收机,是一台能依据最新标准进行电磁干扰测试的EMI接收机,同时也是一台全功能的频谱分析仪。ESPI,具有符合CISPR 16-1-1最新版本的各类加权检波器:峰值,准峰值,RMS,平均值。

ESPI3:9 kHz~3 GHz

ESPI7:9 kHz~7 GHz

    ESPI3 和  ESPI7,适合所有商业 EMI 标准如 CISPR、EN、ETS、FCC、 ANSI C63.4、VCCI 和 VDE,是为产品开发阶段所进行的预认证测试而专门设计的。两种型号都基于现代频谱分析仪系列 FSP 而设计。它们以一种独特的方式将高端分析仪的完整功能与一个传统测试接收机结合起来,为预认证测试中的多功能性和性能树立了新的标准。使最终符合性测试仅仅成了一种形式。这种组合使 R&S ESPI 同样能够很好地胜任频谱分析中的一般任务和专门 EMI 诊断,为任何开发实验室或其他不需要执行符合严格的 CISPR 要求的绝对认证测试的机构提供了一款理想的仪器。其目标是要以尽可能快的速度和尽可能精确的精度对被测设备执行 EMC 诊断测量并制作文档。由于使用了通用的平台系统,两个型号的 R&S ESPI 都可以提供 R&S FSP 频谱仪的所有功能。这些功能使它们在能力和功能上远远超过传统意义上的预认证测试设备。R&S ESPI制定了中档仪表的重要标准,比如功能、测量速度、精度,尤其是可以满足研发过程中的EMC 测试的所有需求。当可选的预选器/预放安装后,R&S ESPI 的动态范围非常大,可以符合 CISPR16-1-1 对脉冲重复频率在 10Hz 以上的射频干扰信号进行精确的 EMI 测量。

主要特性

1. 卓越的 EMI 测试接收机特性

2. 峰值、均值、准峰值、RMS 和 CISPR 平均检波器(最多同时三个检波器)

3. 可选内置预选器和 20dB 预放

4. 符合 CISPR 的 EMI 测量带宽:200Hz,9kHz,120kHz,1MHz

5. 重复频率在 10Hz 以上的脉冲信号加权符合 CISPR16-1-1

6. 适用于所有商业 EMI 标准,如 CISPR、EN、ETS、FCC、ANSIC63.4、VCCI 和 VDE 极高的测量度

7. 内置了 EMI 测试的初测和终测的自动测试程序

8. 初测,数据筛选(峰值列表),终测的评估功能

9. 通过预览测量快速得到幅度较大的频率点:

10. 接收机模式下测量时间为 100 μs-100 s

11. 分析仪模式下测量时间最长为 16000 s

12. 时域快速测量:最小扫频时间 1μs

频谱分析仪

1.分辨率带宽从 10 Hz-10 MHz(按 1/3/10 序列)

2.用于数字调制信号测量的均方根(RMS)检波器

3.用于 TOI、ACPR、OBW、幅度统计功能的测试程序

4.用于 TDMA 信号测量的选通扫频优异的性能指标

5.总测量不确定度

6.频谱分析仪模式:0.5 dB(预选器关)

7.接收机模式:<1.5 dB

8.显示的平均噪声电平(DANL):-155 dBm(1 Hz),f <1 GHz

9.相位噪声(典型值) -145 dBc(1Hz),对 WCDMA 系统的 ACPR 测量在频偏 10 MHz

10.处提供了最佳条件
