Rohde&Schwarz的唯一的R&S QAR可视化描述了天线罩的信号穿透特性
点击数：17432018-10-10 14:58:06 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

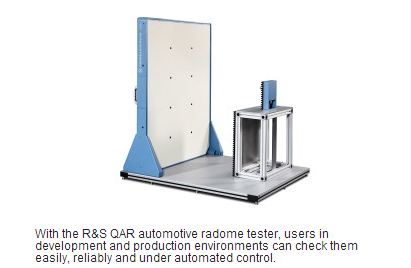

汽车雷达通常位于保险杠和品牌标志后面。这些罩的材料(雷达罩)应允许雷达信号尽可能均匀和不受阻碍地通过。使用Rohde&Schwarz公司的R&S QAR汽车天线罩测试仪，开发和生产环境中的用户现在可以轻松、可靠和在自动化控制下检查这一点。
雷达传感器的放置往往涉及到车辆设计与传感器性能之间的妥协。因此，它们通常位于品牌标志和保险杠后面，或者集成到后视镜或其他塑料部件中。为了能够可靠地传输雷达信号，尽管有雷达天线罩，雷达罩材料必须在77 GHz和79 GHz频段具有足够的透明度和均匀性。否则，雷达传感器视场中的反射和传输衰减会严重影响传感器的性能。雷达通过天线罩的总功率是一个关键因素。高损耗缩小了雷达探测目标的最大范围。
R&S QAR：一种新颖的成像汽车天线罩测试仪
为了防止这种情况，汽车雷达罩测试仪使用一种经过验证的成像技术对雷达天线罩和保险杠的兼容性进行了测量、可视化和分析。R&S QAR的毫米波成像系统是基于E波段的平面发射和接收天线阵列。该系统执行空间分辨反射测量，允许在几秒钟内可靠地评估天线罩性能。高分辨率的反射图像使得即使是在天线罩结构中最小的异常也很容易识别。由于R&S QAR工作在用于汽车雷达的77 GHz和79 GHz频段，毫米波图像中可见的缺陷与雷达信号损伤直接对应。
R&S QAR支持所有的材料设计和高达30厘米×50厘米的形状因素。它提供了详细的测量结果，用户可以导出到其他系统。它还支持完全远程控制，可以集成到高度自动化的测试系统中。
