Rohde&Schwarz展示了5G装置辐射测量的金标测试解决方案
点击数：17142018-11-14 09:08:15 来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线
Rohde&Schwarz公司展示了一种创新的测试系统，用于在20 GHz至87 GHz范围内的5G毫米波器件上使用紧凑的天线测试范围(CATR)进行辐射测量。新的解决方案将为5g射频工程师提供巨大的优势，大大加快5g毫米波蜂窝设备的上市时间。

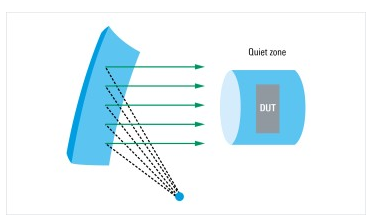

紧凑型天线测试范围(CATR)是设计和验证即将推出的5G智能手机、平板电脑和笔记本电脑的首选方案，这些智能手机、平板电脑和笔记本电脑在新的频率范围2(FR2：24.250 GHz至52.600 GHz)中运行。CATR测试系统采用间接远场技术(IFF)，甚至已被3 GPP批准用于这一新的5G移动设备类别的认证测试，其中有源天线阵列的使用正在成为默认的设计原则。
有源天线阵列将天线、功率放大器和移相器集成在一个可安装PCB的封装中，首次在蜂窝设备中提供有源波束引导。为了提供可靠的通信链路，这些活动天线阵列中的多个被期望分布在移动设备内(例如在智能手机帧的所有边缘)，在现实的移动环境中，它们将在毫秒内被动态地打开和关闭。因此，测量区域必须足够大，以便在设备旋转时承载整个移动设备，以便从各个方向测量其性能。
测试解决方案在第40届AMTA会议上的首映式
Rohde&Schwarz通过创新的测试解决方案解决此测试难题。在小于0.8m2/8.6ft2的基准尺寸范围内，它提供了一个无与伦比的测量区域－最多20cm/7.8英寸的安静区域，能够在测量期间自动旋转被测器件（DUT）。
Rohde&Schwarz在2018年11月4日至9日于弗吉尼亚州威廉斯堡举行的第40届AMTA会议上首次向公众展示了新的测试系统。
镀金反射器和超宽带馈电天线在振幅和相位方面保持极好的安静区域均匀性，使射频工程师能够进行从20 GHz到87 GHz的所有测量。双极化馈电天线一次测量水平极化和垂直极化，将测试次数减半.与高精度，全360度2D定位器，任何辐射性能测量可以记录在超过0.1度的空间分辨率，确保良好的准确性和重复性的测试结果。通过使用C/C#/VB.NET/MATLAB/Python和NI LabVIEW的广泛API库，可以使用R&S竞赛排序器软件或任何第三方测试设备提供测试自动化。
