使用Bode图分析设备的频率响应,现在可用于Selectedrohde&Schwarz示波器。借助新的软件选项,用户可以分析频率从10Hz变化到25MHz的响应,而无需任何额外的设备和专用解决方案价格的一小部分。

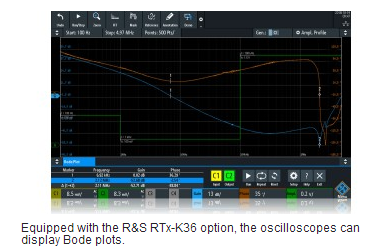

Rohde&Schwarz已将其R&SRTB2000R&SRTM3000R&SRTA4000示波器的应用范围扩展到新的频率响应分析选项。示波器配备THERSRTX-K36,可同时显示相位和增益对频率的Bode图。为了执行控制环路响应和电源抑制比(PSRR)测量,或者用于无源部件的表征,基于矢量网络分析器的方法通常不覆盖9kHz下的频率,或者对于较小的预算来说成本太高。当使用R&SRTB2000入门级示波器时,可以使频率响应测量值从10Hz到市场上先前提供的几乎一半的价格。


除了示波器提供的常规时域测量和支持的广泛的通用测量外,R&S RTB 2000R&S RTM 3000Andr&S RTA 4000还可以进行增益和相位频率响应分析。所有三个示波器家族都配备了10位模数转换器,与现有的基于示波器的解决方案相比,它们在其他示波器上无法使用,因此具有优越的垂直动态范围。
