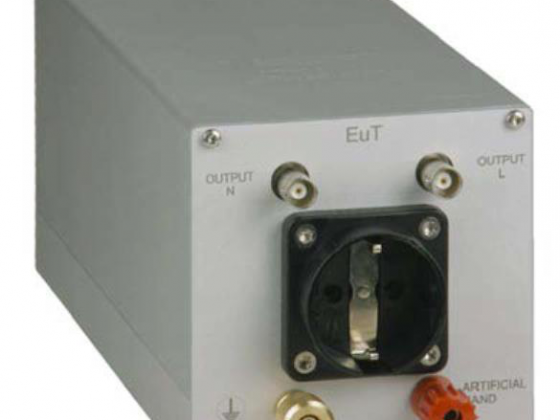

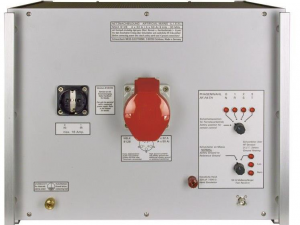

NSLK 8117 是 NSLK 系列中的一款 V-LISN 产品，适用于测试传导骚扰电压，满足标准 VDE、CISPR以及相关标准。它提供了被测设备也电源的连接，具备标准阻抗 50Ω\\（50μh+5Ω），并且能够减少来自从电源端的骚扰电压。被测设备的骚扰电压是通过 7kHz 高通滤波器耦合到 EMI 测试接收机上。

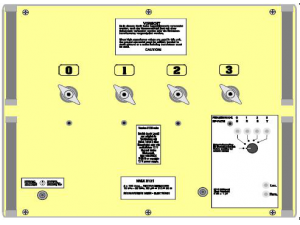

此外，接地保护使用射频扼流线圈功能，相当于标准中要求的 LISN 的供电电缆连接到 Schuko 插座上。由于高容性可能产生高漏电流，因此带漏电保护的断路器会发生跳闸，建议使用隔离变压器。供电电压由 LISN 背面板的电源插座提供。被测设备必须连接到前面板的 Schuko 插座上。最大电流为每通道 10A，最大电压为 250VAC。一个慢熔断式的 16A 保险丝内置在这个 LISN 的每个通道里，用于保护被测设备。保险丝支架内置在 LISN 的电路板上，你可以找到在单独的支架里的备用保险丝。更换保险丝之前要确保断开供电电源。同轴射频输出必须使用 BNC 同轴电缆连接 EMI 测试接收机。不做测试的通道必须配置 50Ω的模拟负载，模拟负载包含在交付范围内。DUT 的保护接地直接连接到测试地平面。
人工手：
如果人工手需要连接到被测设备上，那么包裹在被测设备把手上的铜箔，需要连接到标记为“模拟手”的螺丝接线端口
通用信息：
为了满足测试要求，必须遵照 CISPR16-2-1 标准进行测试。标准中描述，AMN 的接地必须使用短宽的接地母线，并连接到屏蔽室的墙面上。（或者临时接到墙面的金属板上）LISN 的接地既可以使用前面板上螺丝接口，也可以使用背面板上 M4 螺纹孔。按照 CISPR16-2-1 标准中被测设备连接电缆的要求，电缆必须距离金属墙面 40cm 的位置，并且电缆的长度应该为 80cm 或者曲折布置。电缆放置的方法和接地保护连接的类型，还有被测设备的电容都能影响干扰电压，特别是在更高的频率范围测试。
NSLK 8117 配备了 250μH 和 50μH 扼流圈串联连接到每条通道上。供电电源和被测设备之间，从 9kHz 开始，250μH 扼流圈具备极好的去耦能力。
使用说明：
此外，接地保护使用射频扼流线圈功能，相当于标准中要求的 LISN 的供电电缆连接到 Schuko 插座上。由于高容性可能产生高漏电流，因此带漏电保护的断路器会发生跳闸，建议使用隔离变压器。供电电压由 LISN 背面板的电源插座提供。被测设备必须连接到前面板的 Schuko 插座上。最大电流为每通道 10A，最大电压为 250VAC。一个慢熔断式的 16A 保险丝内置在这个 LISN 的每个通道里，用于保护被测设备。保险丝支架内置在 LISN 的电路板上，你可以找到在单独的支架里的备用保险丝。更换保险丝之前要确保断开供电电源。同轴射频输出必须使用 BNC 同轴电缆连接 EMI 测试接收机。不做测试的通道必须配置 50Ω的模拟负载，模拟负载包含在交付范围内。DUT 的保护接地直接连接到测试地平面。
人工手：
如果人工手需要连接到被测设备上，那么包裹在被测设备把手上的铜箔，需要连接到标记为“模拟手”的螺丝接线端口
通用信息：
为了满足测试要求，必须遵照 CISPR16-2-1 标准进行测试。标准中描述，AMN 的接地必须使用短宽的接地母线，并连接到屏蔽室的墙面上。（或者临时接到墙面的金属板上）LISN 的接地既可以使用前面板上螺丝接口，也可以使用背面板上 M4 螺纹孔。按照 CISPR16-2-1 标准中被测设备连接电缆的要求，电缆必须距离金属墙面 40cm 的位置，并且电缆的长度应该为 80cm 或者曲折布置。电缆放置的方法和接地保护连接的类型，还有被测设备的电容都能影响干扰电压，特别是在更高的频率范围测试。
