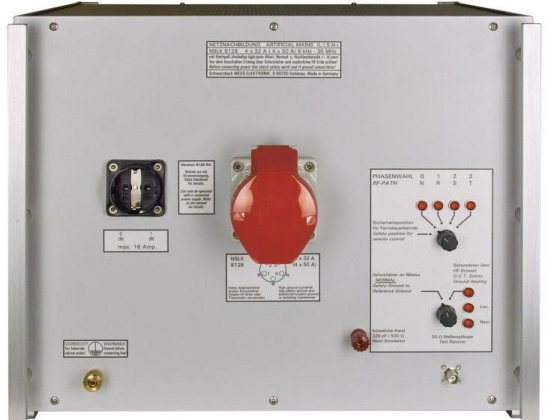

NSLK 8128 (4 x 32/50A) 线路阻抗稳定网络


线路阻抗稳定网络(人工电源)用于有或者没有辅助电源的实地和远程控制,4 线三相 50Ω50 μH + 5Ω, 10 (9) kHz - 30 MHz, VDE 0876/CISPR 16.

技术参数:

阻抗稳定:50Ω // 50 μH + 5Ω,同于 NSLK 8126

频率范围:10 (9) kHz - 30 MHz,同于 NSLK 8126

标志功率:

32A/50A,仅空气线圈,不可互调,高过载性能

大功率:

内部接线端子通过 250μH 的预滤波扼流线圈,阻抗最小,最大电流时,发热也较小,符合 VDE 876/19,CISPR 16,Fig.5 的标准

DC-阻抗 50uH 线圈:14mΩ

DC-阻抗 250uH 线圈:38mΩ

AC(50Hz)-阻抗:0.14Ω,含电缆线

50uH:24mΩ(50Hz)

大电流模式下总的 AC(50Hz)阻抗:34mΩ,含电缆和 CEKON 连接器

50A 时,总交流电压跌落:1.7V

电源接线端子:同于 NSLK 8126CEKON 插头,位于 LISN 后面板

EUT 端连接器:同于 NSLK 8126CEKON 插孔,用于三相供电Schuko 插孔,用于单相供电

参考地: 4mm 接线柱,同于 NSLK 8126机柜:19 寸标准柜子
