谐波电流、电压波动和闪烁的测试

点击数：27222018-06-11 09:23:17　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

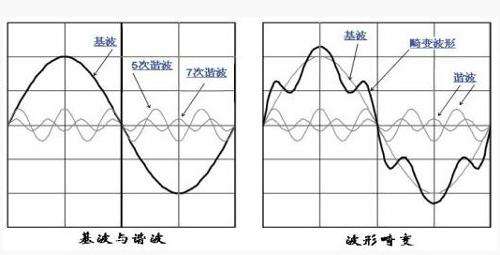

由于电子产品内部大量使用开关电源，在提高电源效率的同时，由于非线性的电能转换，会向电网里注入大量谐波电流，它不仅会干扰同一电网中的其他设备，还会使电网的中线电流超载，影响输电能力。此外，对电源的相位控制还会引起电网有效值电流发生变化，导致负载侧的有效值电压产生波动，引起照明灯具的灯光闪烁。

谐波测试主要测量EUT工作时注入到电网中的谐波，谐波测量电路中，试验电源S是一个理想化的交流电源，具有内阻小、波形纯、电压稳和频率准的特点。测量设备M是个离散傅里叶变换的时域分析仪器，可以分析1-40阶次的谐波电流值。

电压波动和闪烁的测试，主要测量EUT引起的电网电压的变化。电压的变化产生的干扰影响不仅仅取决于电压变化的幅度，还取决于它发生的频度，电压变化通常用两个指标来评价，即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度，而闪烁指标则反映了一段时间内连续的电压变化情况。

市场上用于谐波电流测量的系统，也能完成电压波动和闪烁的测试。测量系统一般由纯净的供电电源和谐波闪烁分析仪（测量设备）组成，典型设备：DPA 500N(认证级单相谐波/闪烁分析仪、ACS 500N6（6kV单相AC电压源）、5001iX-CTS-400(谐波闪烁测试系统（含5kVA电源））。
