电压跌落（DIPS）测试

点击数：36472018-06-22 09:28:50　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

电压暂降和电压中断是由电网、电力设施的故障或负荷突然出现大的变化引起的。电压变化是由连接到电网的负荷的连续变化引起的。如果EUT对电源电压的变化不能及时作出反应，就有可能引发故障。

本方法适用于额定输入电流每相不超过16A、连接到50Hz/60Hz交流电网的电气和电子设备，对于电流大于16A的测试要求，有IEC 61000-4-34标准规定。

电压暂降的测试等级以%UT（暂降后剩余电压为参考电压的百分比）表示：0%，40%，70%，80%。

短时中断，一般指电源完全中断达250个周期（50Hz）或者300个周期（60Hz）。

电压变化，一般指突变到70%后维持1个周期，再经过25/30个周期后恢复到参考电压的情况。

典型设备测试：

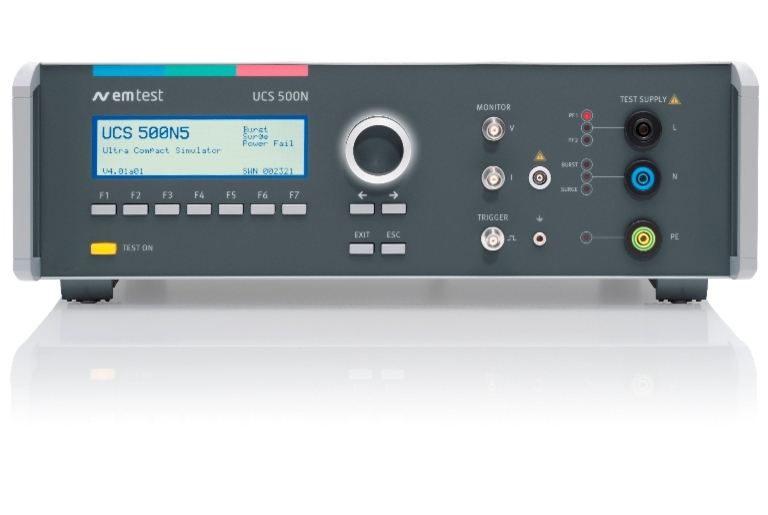

     ? 一般单相测试设备，以选择传导瞬态抗干扰综合机最为经济，例如UCS 500N5，UCS 500N7，配置抽头变压器后，就能进行测试。

     ? 对于三相测试设备，可选两种方案：

             ü 使用三相谐波闪烁测试系统，例如15001iX-CTS；

             ü 使用专门的三相电源故障模拟器，例如PFS 503N等。
