滤波是消除干扰经常采用的措施。在设计和选用滤波器时应注意以下几个问题：1）明确工作频率和所要抑制的干扰频率，如两者非常接近，则需要应用频率特性非常陡峭的滤波器，才能把两种频率分开；

2）保证滤波器在高压情况下能够可靠地工作；

3）滤波器连续通以最大额定电流时，其温升要低，以保证在该额定电流连续工作时，不破坏滤波器中器件的工作性能；

4）为使工作时的滤波器频率特性与设计值符合，要求与它连接的信号源阻抗和负载阻抗的数值等于设计时的规定值；

5）滤波器必须具有屏蔽结构，屏蔽箱盖和本体要有良好的电接触，滤波器的电容引线应尽量短，最好选用低引线短电感的穿心电容；

6）要有较高的工作可靠性，因为作防护电磁干扰用的滤波器，其故障往往比其他元件的故障更难找。

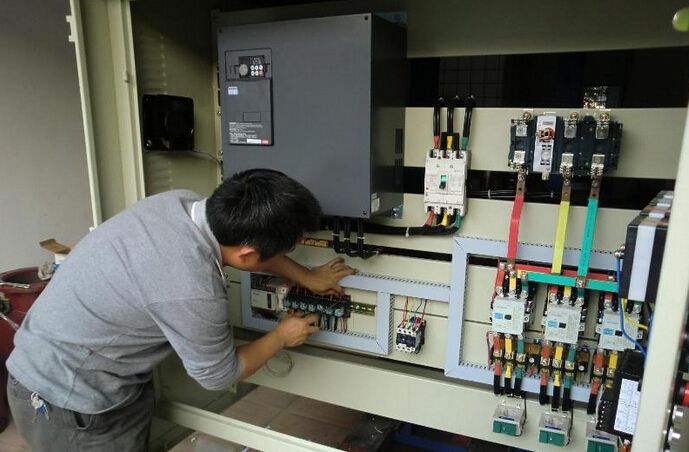

安装滤波器时应注意以下几点：

1）电源线路滤波器应安装在离设备电源入口尽量靠近的地方，不要让未经过滤波器的电源线在设备框内迂回；

2）滤波器中的电容器引线应尽可能短，以免因引线感抗和容抗在较低频率上谐振；

3）滤波器的接地导线上有很大的短路电流通过，会引起附加的电磁辐射，故应对滤波器元件本身进行良好的屏蔽和接地处理；

4）滤波器的输入和输出线不能交叉，否则会因滤波器的输入-输出电容耦合通路引起串扰，从而降低滤波特性，通常的办法是输入和输出端之间加隔板或屏蔽层。
