关于吸收钳和电流探头的简介

点击数：34332018-07-11 09:44:08　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

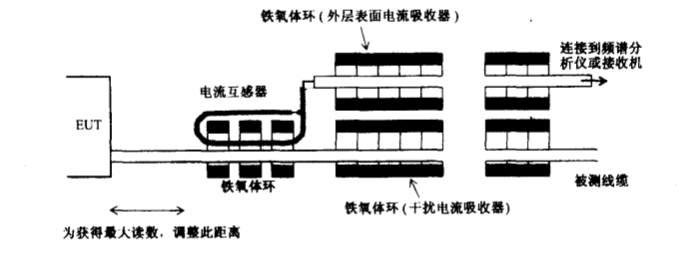

30MHz以上的发射可以直接作为辐射场测量，同样也可以测量连接电缆上的干扰电流并将其与可接受的场强水平关联起来。有一些标准（主要用于只有电源线连接的小型装置，例如标准EN 55014）规定了电源线缆上干扰功率的测量。这种测量的优点是不需要在大的开阔地中进行测试，但仍需要在一个相当大的屏蔽室中进行测试，而且测试方法有些笨拙。使用的传感器是一个吸收装置，即大家熟悉的铁氧体吸收钳。铁氧体吸收钳（经常使用的型号是MDS-21）由使用两个或三个铁氧体环的电流互感器与一个耦合环组成，它们均为可分开式，方便装入电缆（如图所示）。还有套在被测电源线上的更多的铁氧体环，它们形成一个功率吸收器和阻抗稳定器。铁氧体吸收钳使用输出功率和输入功率的关系曲线进行校准，即插入损耗。使用铁氧体吸收钳的目的是衰减反射信号和可能出现在电流互感器上的无关信号。从电流互感器到测量仪表的线缆上也应套上铁氧体环，以衰减电缆屏蔽层上的电流。因为互感器的输出正比于被测电缆上的共模电流，所以可直接用于测量噪声功率。

CISPR 16-1规定了铁氧体吸收钳的构造、校准和使用。除了用于符合性测试，铁氧体吸收钳也可用于诊断测试，因为它能够用于单根电缆的重复比较测量以检查电路的变化带来的影响。很多人对吸收钳用于替代辐射发射的测试相当感兴趣，特别是对一些发射主要来自电缆的小型受测设备。文献建议应当将吸收钳用于这种设备的预测试，并使用一些经验性的修正因数对测量结果进行修正，这样这些设备只需要进行最关键发射频率上的辐射测试即可。另一个更常用的做法是在辐射发射和抗扰度测试中，把吸收钳用在连接电缆的远端，阻尼电缆谐振和减小电缆端接产生的变化。在这样使用中，吸收钳的输出通常什么也不接。当手头有吸收钳时，这么做非常方便，但需要使用一串6~10个带夹子的大铁氧体环才会更有效。

电流探头

电流探头在诊断测试中也非常有用。除了没有吸收功能之外，它与吸收钳基本相同。电流探头是一个可夹在电缆上的已校准的宽频段电流互感器。军用标准要求吧电流探头用在单根电缆的编织层上；标准EN 55022的第三版也给出了某些要求使用电流探头进行测试电信端口的测试方法；标准CISPR 16-1中有电流探头的规格。因为电流探头的确不包含吸收器，被测电缆的射频共模终端阻抗应该使用阻抗稳定网络稳定，但该阻抗稳定网络不能影响线缆上传送的信号。
