关于电驱动测试解决方案-bluebox，你知道多少？

点击数：47252018-09-10 09:45:21　来源: 重庆哥尔摩科技有限公司、电波暗室、电磁兼容暗室、汽车电子暗室、EMI系统测试、EMS系统测试、EMC测试附件、EMC测试天线

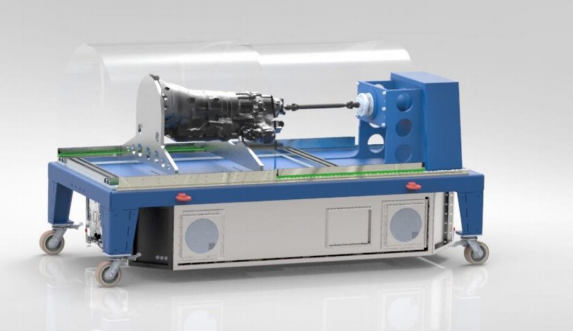

bluebox是一款针对电机及控制器EMC测试的移动测试负载平台，bluebox以四象限运行工作，它能模拟被测物的任意应力状态，如制动、驱动、转动方向（左/右）、速度调整、扭矩控制，以及上述内容的混合状态。

bluebox

完全创新的解决方案，用于测试电机及控制器的移动测试负载平台

bluebox特色

动力系统零部件EMC测试的移动版

包含各种EUT的测试附件

最高测试等级可达120KW

运用广泛

可模拟任何情况，包括道路运行

完整的EMC兼容性

运用广泛，且满足标准CISPR-25

符合BMW和CSA标准

创新的bluebox在测试过程中，完全符合EMC要求。电源供电量是通过标准电压实现，并通过其机构的机械动力提供给EUT。因此，该功能可双向操作，供电给EUT，或吸收来自EUT的能量，额外的能量会回馈到电源网络。

在混合动力驱动装置下，可以模拟一个能反映实际道路行驶情况。此外，在制动器上的应用及其恢复模式的情况下，可将负载转移到EUT。

bluebox是通过独立的控制单元控制，通常设置是使用光纤在EMC暗室外的控制室进行控制。针对bluebox，电磁兼容暗室本身无特殊要求。原则上，只需要一个标准的CE插座，相关的电源接近测试位置即可。此外，电源应使用特殊的射频滤波器。bluebox能够适应各种各样的附件以便固定EUT，是EUT可以直接固定在工作台上，或用法兰直接安装到传动轴。也有一个完整的钢制导轨系统，灵活地夹紧EUT。

特点与优势

兼容CISPR与ISO标准，测功机移动版本的电力传动组件测试解决方案可达120KW。

必须使用不可燃的Frankosorb R A2吸波材，防止可能造成的着火事件！

Frankonia集团提供交钥匙解决方案

功率范围

bluebox特点与细节

电磁干扰（EMI）：完全符合CISPR25的标准

电磁敏感性（EMS）：完全符合ISO11452-2的标准

先进的测试设备，可测试传动部件和完整的系统

被测物测试前的准备工作可在EMC暗室外完成

满足最高质量要求，性能水平在120kw的情况下可高达10000RPM

对于一些需要特殊固定的被测物，可将移动型bluebox带至客户现场，预先将被测物固定到工作台上

进入EMC测试环境之前，需对被测物进行特定设置和完整的功能预检

bluebox就位后，接通电源和控制器，即可进行EMC测试工作

最大程度缩短准备时间，同时提高检测的准确性

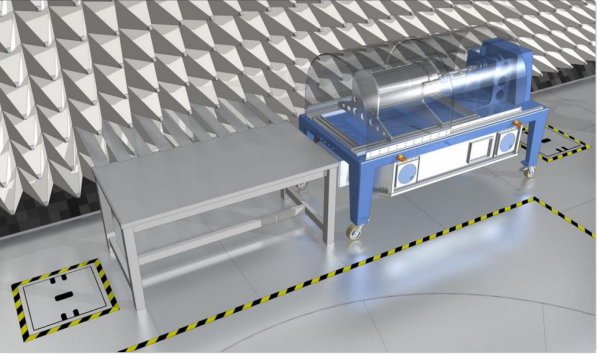

bluebox几乎可在任何EMC暗室中进行此类测试

bluebox的主体相当于车身结构

配有轮子的bluebox是绝缘的，因此它更像一辆真正的汽车。地板上必须有接地

bluebox的本体可与一些周边设备连接

可以用标准叉车在MEC暗室内将bluebox由准备区域移至测试区域。

为满足进一步EMC测试需求，可将bluebox放至转台的上方，这样可以保证EMC测试的顺利完成。
