一、简介：

工频磁场是由导体中的工频电流产生的，或极少量的由附近的其他装置（如变压器的漏磁通）所产生的。工频磁场的特点是频率低、波长长、其试验波形为工频正弦波，可对各种电气和电子设备造成不同程度的影响。例如，电度表等一类设备，在工频磁场作用下可能会产生程序紊乱、内存数据丢失和计度误差等误动作。工频磁场抗扰度用于评价处于工频（连续和短时）磁场中的家用、商用和工业用电气和电子设备的性能，尤其适用于计算机监视器、电度表等一类磁场敏感设备的磁场抗扰度性能评估。

二、工频磁场抗扰度标准

工频磁场抗扰度的国家标准为GB/T17626.8，等同于国际标准IEC61000-4-8。

三、工频磁场抗扰度试验仪器

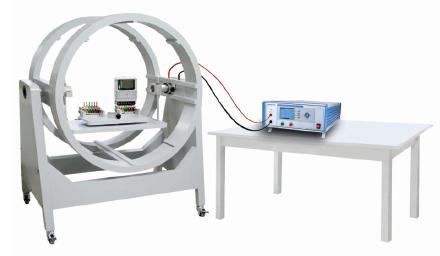

工频磁场抗扰度试验仪器包括一个用以产生磁场的感应线圈，一台用以供给感应线圈电流的工频励磁电源。

感应线圈有三种形式：（1）方形单感应线圈，标准边长为1m，场强允差在±3.0dB以内；（2）方形双感应线圈又称赫姆霍兹线圈，标准边长为1m，两线圈距离0.4m，场强均匀度优于±0.2dB；（3）对于大型柜式设备根据试品尺寸定制线圈。

典型的工频励磁电源由连接到电网的电压调整器和一台降压变压器组成。变压器为线圈和控制电路供电，以满足不同试验要求。（1）对连续试验，输出电流为1A~100A；（2）对短时试验，输出电流为300A~1000A。持续时间可设定范围为1s~3s。

四、工频磁场抗扰度基本试验配置

工频磁场抗扰度的基本配置包括参考接地板、感应线圈和电流发生器。

参考接地板是0.25mm以上的铜板或铝板；如采用其他金属薄板（非铁磁性物质），其最小厚度为0.65mm。参考接地板的最小尺寸为1m×1m，最终尺寸决定于试品大小。参考接地板与实验室的安全地接在一起。

试品放置在参考接地板上，其间用0.1m厚的绝缘物垫起。试品外壳通过试品本身的接地端子与参考接地板连接。试验用的电流发生器应放在离线圈不超过3m远的地方，其一端与参考接地板相连。感应线圈应放置在距实验室墙壁和其他磁性物质至少1m远的地方。感应线圈在做水平极化试验时，参考接地板可作为线圈的底边而成为线圈的一部分。 [1]

五、工频磁场抗扰度试验等级

工频磁场试验等级

1级，有电子束敏感装置使用的环境。

2级，保护良好的环境。周围不存在像电力变压器这类可产生漏磁通的电气设备或电缆，在靠近保护接地系统的地方，附近（几百米内）有高压、中压母线的场合。商业区、控制楼、非重工业区及高压变电所的计算机房可作为这类环境的代表。

3级，受保护的环境。周围有可能产生漏磁通或磁场的电气设备或电缆，在靠近保护接地系统的地方，附近（百米内）有高压、中压母线的场合。商业区、控制楼、非重工业区及高压变电所的计算机房可作为这类环境的代表。

4级，典型的工业环境。旁边有电力线经过，保护接地系统的接地点，在可能产生漏磁通的大功率电气设备的旁边，在相对距离为几十米的地方有高压或中压母线经过。重工业厂矿、发电厂及高压变电所的控制室可作为这类环境的代表。

5级，严酷的工业环境。旁边有载流达到数十千安培电流的线路通过，近处有保护接地系统，或在大功率电气设备的旁边。重工业厂矿的开关站、中压开关站及电厂可作为这类环境的代表。
