1行业概况

伴随人们生活品质的提高，图像采集行业成为了一个极其“吸引眼球”的产业，该产业具有很强的市场引领作用。无论是传统的安防市场和手机、车载市场，还是火热的无人机、智能家具市场，高清摄像头都成为了它不可或缺的部分。而摄像头像素的不断提高是必然趋势，但是高清摄像头所带来的EMI问题也越来越严重。

2摄像头主要的EMC问题

摄像头像素提升（100万→200万→......→600万......）→摄像头上行和下行时钟频率越来越高（24MHz→37MHz→......→54MHz→......）→1、上行时钟和下行时钟倍频超标，无法通过EMC认证；2、影响产品内部其他模块的工作，比如GPS灵敏度变差。

3传统处理手段

（1）屏蔽

同轴电缆使用方便、效果好，但成本高

（2）被动元器件滤波

电感和电容存在寄生参数，高频效果不理想

（3）PCB Layout

结构和层数限制，无法按理想走线

4新型处理手段：展频技术

展频技术：一种主动型EMI抑制技术，它应用半导体芯片技术对时钟频率进行处理，从而达到降低尖峰能量，抑制EMI效果。

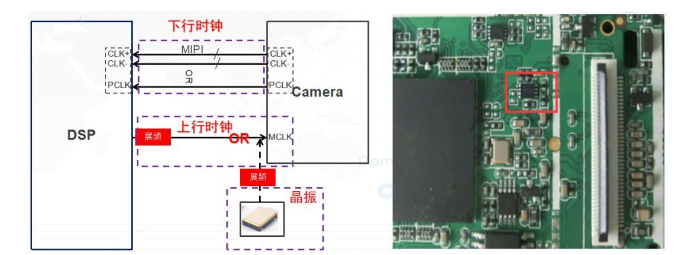

5展频实际应用

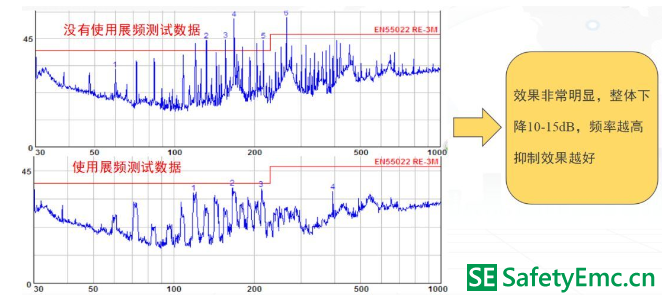

6展频应用效果

7展频方案优势

（1）EMI抑制效果明显，简化思路；

说明：展频加在上行时钟，下行时钟也能得到抑制，同时可以节省4PCS共模滤波器。

（2）PCB板级设计，形成标准EMC电路，缩短研发时间；

（3）节省成本，简化工艺。

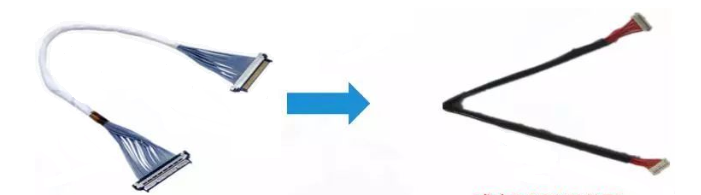

说明：增加展频后可以使用普通屏蔽电缆取代同轴电缆

8总结

展频技术在处理摄像头时钟类EMI超标时，效果明显，可以优化设计、简化工艺，同时有利于形成标准化电路。
