FRANKONIA
BlueBox--电驱动测试解决方案
Frankonia 电磁兼容测试解决用于混合动力、电力、燃料电池和电
池驱动的零部件与系统
FRANKONIA
Frankonia 集团简介
Frankonia 集团成立于 1987 年，作为 EMC 实验室的解决方案供应商，不断满足电子行业和汽车工业
日益增长的针对专业测试环境的高度需求。Frankonia 拥有超过 25 年的电波暗室建设经验，且至今仍保
持着在电磁兼容解决方案领域的领先地位。随着 Frankonia 公司自身不断的发展和壮大，不断为客户提出
最优的解决方案，满足客户全方位的需求。
Frankonia 集团特点
·
·
·
·
Frankonia 做为一家全球性跨国集团公司，已经在产品、代理与服务建立了完善的组织架构
Frankonia 努力成为您的优秀合作伙伴，为客户提供定制的最佳解决方案
Frankonia 一直致力于成为完整的 EMC 系统方案提供商
Frankonia 可以按照客户需求实现技术创新以提高效率和改善产品质量。我们为可以把客户需求高度
专业化地付诸实践的团队感到自豪。提升产品，实践新概念，以及在广泛的业务范围内完善产品范围是我
Frankonia 解决方案
EMC 测试实验室行业是一个技术门槛很高的行业，同时也是一个不断创新和快速变化的行业。Frankonia
可以按客户要求提供电子、军用及汽车行业完整的解决方案。
Frankonia 核心业务包括：电波暗室与测试系统
电波暗室
我们的电波暗室业务覆盖的行业范围很广，从预兼容到全兼容与订制化暗室，我们提供了多种现代化检测
设备与附件，如监控设备、天线塔、转台、人员进出门和大门，以及我们独特的吸波材料技术。
测试系统
我们能够提供各种各样的 EMC 测试系统，主要是围绕暗室的 EMI 测试系统及射频抗扰度测试系统。除了
完善的测试系统，Frankonia 还提供系统需要的附件，如覆盖范围广范的天线、前置放大器、宽频射频功
放、软件、GTEM 小室、带状线、开放式 TEM 小室、信号发生器、射频功率计与 EMI 接收机。在我们覆
盖的业务范围内，Frankonia 可以满足电磁兼容测试设备的所有要求。
我们提供
完全满足
要求的解
决方案
客户需求
Frankonia 值得信赖
Frankonia 代表了最新的技术，最高的品质，创新的理念设计、独特领先的吸波材料以及可靠的解决方案。
由于其简单有效易用与配置省时，Frankonia 的电波暗室为创新和完整的 EMC 测试解决方案设定新的标
准，能够真正为客户提升产品使用价值。Frankonia 的测试系统扩充了业务范围，使 Frankonia 集团成为
一个方案解决供应商。因此，我们在咨询以及项目管理方面具有专业性与创新性，依托自己的产品、安装
和服务，为我们的客户提供最高质量的产品和最新最前沿的技术方案。
Frankonia 精益求精
·
·
·
·
我们的产品线能够满足所有的的电磁兼容实验室建设需求
业务范围包括暗室、测试系统及自动化测试产品
我们致力于为客户提供交钥匙工程，降低客户使用风险
我们在项目每一个阶段都确保产品质量与专业性
客户与信赖
·
·
·
·
客户明白我们产品与方案的差异之处，懂得技术与质量的价值所在
客户非常理解 Frankonia 吸波材料技术的优势所在
客户依赖我们的能力、专业性与资源，信赖我们对解决方案的承诺
定制化并满足特定的要求是我们的核心竞争力及有别于其他供应商的本质所在
Frankonia 一直致力成为交钥匙解决方案供应商与制造商，能够提供完整的电波暗室与测试系统解决方案。
成立至今，Frankonia 公司从项目规划到验收提供的全套解决方案已让 Frankonia 在全球范围内获得了无
数客户的高度信赖。
3
电驱动测试解决方案
Bluebox-法兰克尼亚动力传动电磁兼容解决方案
电驱动测试解决方案-BlueBox
BlueBox 是一款针对电机及控制器 EMC 测试的移动测试负载平台，BlueBox 以四象限运行工作，它能模
拟被测物的任意应力状态，如制动、驱动、转动方向（左/右）、速度调整、扭矩控制，以及上述内容的
混合状态。

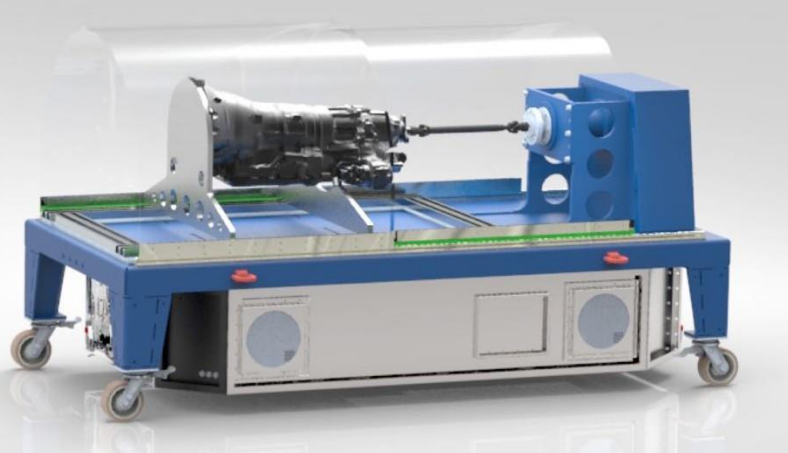

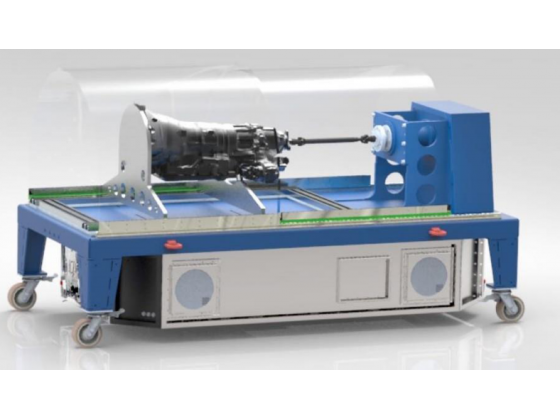

BlueBox
完全创新的解决方案，用于测试电机及控制器的移动测试负载平台
BlueBox 特色
·
·
·
·
动力系统零部件 EMC 测试的移动版
最高测试等级可达 120KW
可模拟任何情况，包括道路运行
运用广泛，且满足标准 CISPR 25
·
·
·
·
包含各种 EUT 的测试附件
运用广泛
完整的 EMC 兼容性
符合 BMW 和 CSA 标准
创新的 BlueBox 在测试过程中，完全符合 EMC 要求。电源供电是通过标准电压实现，并通过其机构的机
械动力提供给 EUT。因此，该功能可双向操作，供电给 EUT，或吸收来自 EUT 的能量，额外的能量会回
馈到电源网络。
在混合动力驱动装置下，可以模拟出一个能反映实际道路行驶情况。此外，在制动器上的应用及其恢复模
式的情况下，可将负载转移到 EUT。
BLUEBOX 是通过独立的控制单元控制，通常设置是使用光纤在 EMC 暗室外的控制室进行控制。针对
BLUEBOX，电磁兼容暗室本身无特殊要求。原则上，只需要一个标准的 CE 插座，相关的电源接近测试位
置即可。此外，电源应使用特殊的射频滤波器。BLUEBOX 能够适应各种各样的附件以便固定 EUT， EUT使
可以直接固定在工作台上，或用法兰直接安装到传动轴。也有一个完整的钢制导轨系统，灵活地夹紧 EUT。
4
特点与优势
·
·
·
兼容 CISPR 与 ISO 标准，测功机移动版本的电力传动组件测试解决方案可达 120kW。
必须使用不可燃的 Frankosorb? A2 吸波材，防止可能造成的着火事件！
Frankonia 集团提供交钥匙解决方案

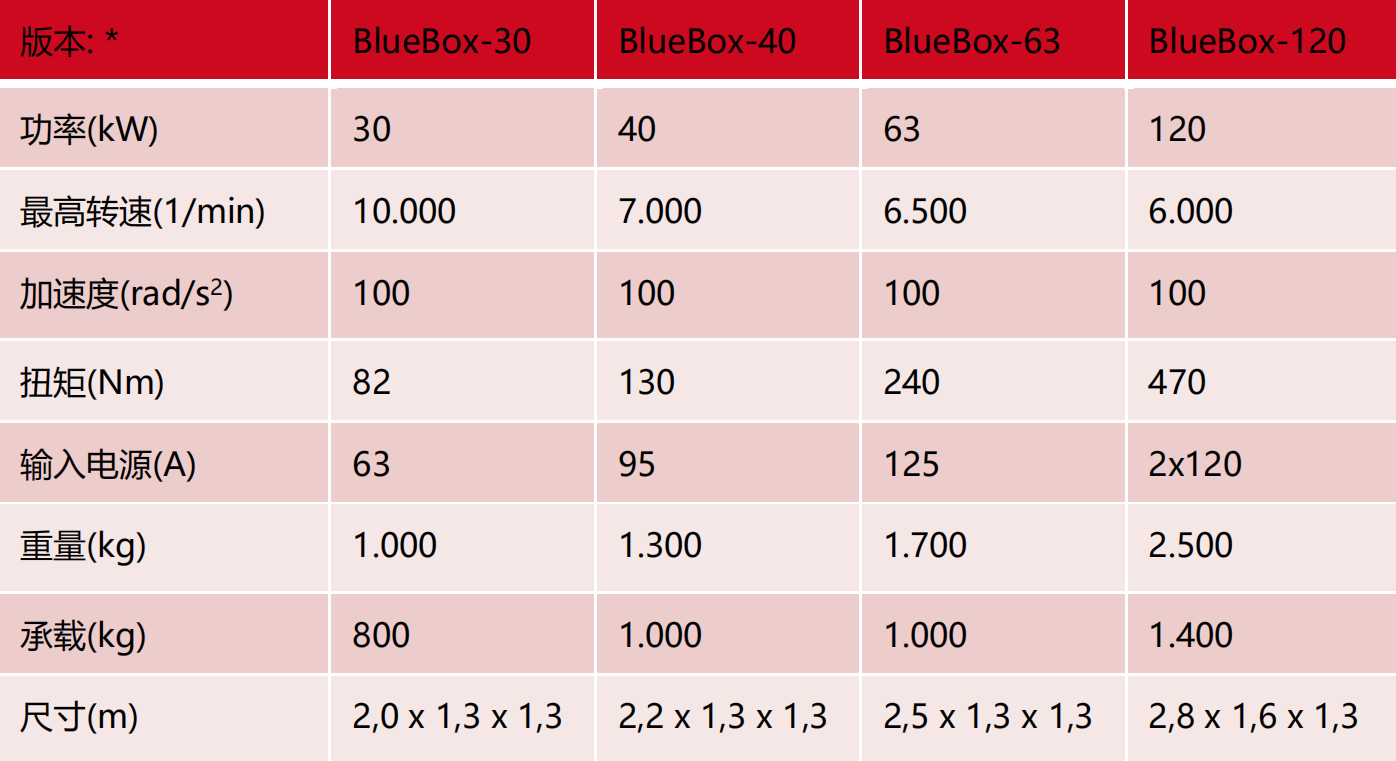

功率范围
测量与结果
可靠的 EMC 认证

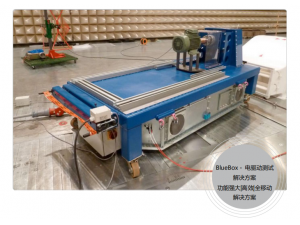

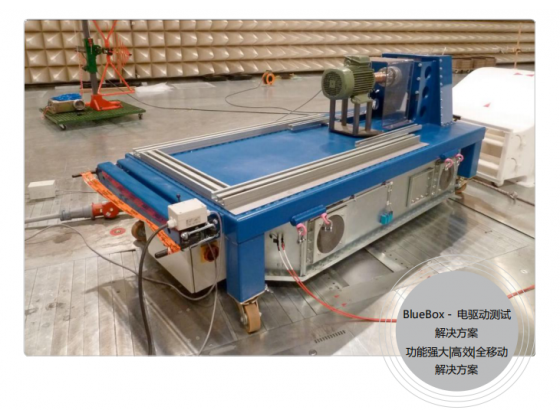

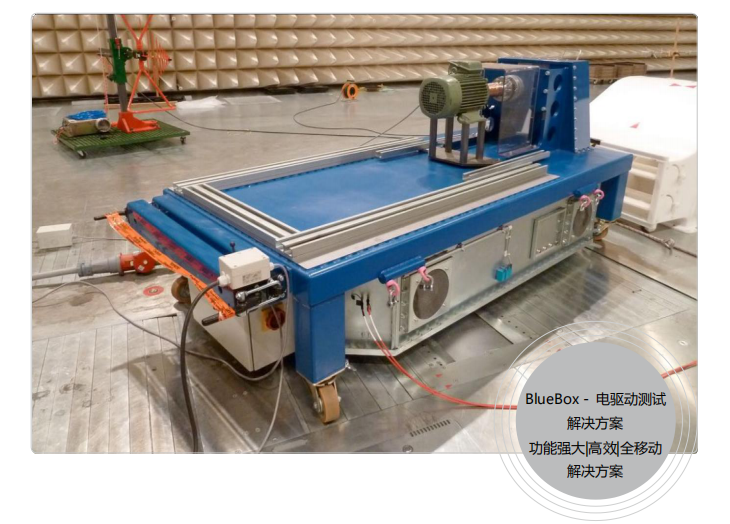

BlueBox - 电驱动测试
解决方案
功能强大|高效|全移动
解决方案
BlueBox 特点与细节
?
?
?
?
?
?
?
?
?
?
?
?
?
6
?
?
电磁干扰（EMI）：完全符合 CISPR25 的标准
电磁敏感性（EMS）:完全符合 ISO11452-2 的标准
先进的测试设备，可测试传动部件和完整的系统

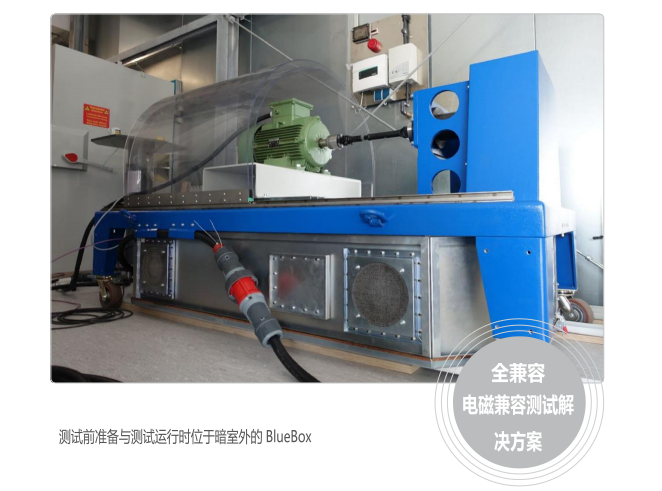

被测物测试前的准备工作可在 EMC 暗室外完成
满足最高质量要求，性能水平在 120kW 的情况下可高达 10000RPM
对于一些需要特殊固定的被测物，可将移动型 BlueBox 带至客户现场，预先将被测物固定到工作台上
进入 EMC 测试环境之前，需对被测物进行特定设置和完整的功能预检
BlueBox 就位后，接通电源和控制器，即可进行 EMC 测试工作
最大程度缩短准备时间，同时提高检测的准确性
BlueBox 几乎可在任何 EMC 暗室中进行此类测试
BlueBox 的主体相当于车身结构
配有轮子的 BlueBox 是绝缘的，因此它更像一辆真正的汽车。地板上必须有接地
BlueBox 的本体可与一些周边设备连接
可以用标准叉车在 EMC 暗室内将 BlueBox 由准备区域移至测试区域。
为满足进一步 EMC 测试需求，可将 BlueBox 放至转台的上方，这样可以保证 EMC 测试的顺利完成
?
?
BlueBox 是测试各种传动组件的完美方案，具有移动性和灵活性
满足欧洲最高安全标准的要求及一站式解决方案
依托电波暗室与测试系统，Frankonia 是一家可以满足任意电磁兼容测试的整套方案供应商，如电池仿真，
充电仿真与电动机负载机。
真实可靠的 EMC 测量
经 CSA 与 BMW 确认
测量 1-垂直
空暗室测试
所有消耗设备均关闭，BlueBox 位于暗室
外面
垂直极化
频率： 30 MHz – 1,000 MHz
带宽： 120 kHz
7
测量与结果
可靠的 EMC 认证
测量 2-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
垂直极化
频率： 30 MHz – 1,000 MHz
带宽： 120 kHz
测量 2-水平
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
水平极化
频率： 30 MHz – 1,000 MHz
带宽： 120 kHz

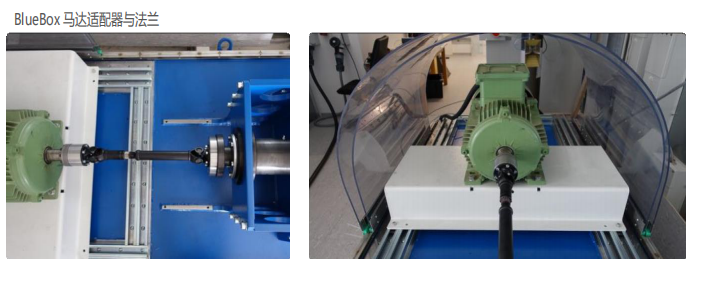

BlueBox 马达适配器与法兰
测量与结果
可靠的 EMC 认证
测试 3-垂直
供电电源打开
24V 供电打开
8
测试 3-垂直
供电电源打开
24V 供电打开
紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
垂直极化
频率： 30 MHz – 1,000 MHz
带宽： 1,000 kHz
测试 3-水平
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
水平极化
频率： 30 MHz – 1,000 MHz
带宽： 1,000 kHz
BlueBox 控制中心
9
测量与结果
可靠的 EMC 认证
测试 4-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
垂直极化
频率： 1 GHz – 3 GHz
带宽： 1,000 kHz
测试 4-水平
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
水平极化
频率： 1 GHz – 3 GHz
带宽： 1,000 kHz

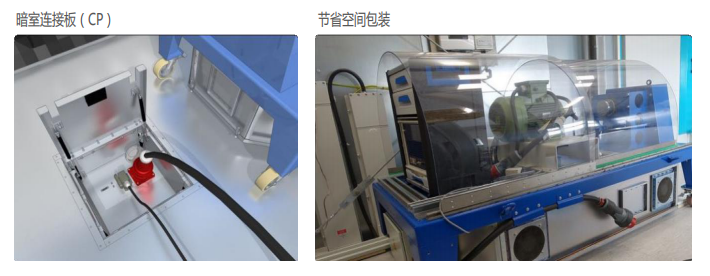

暗室连接板（CP）
节省空间包装
10
测试 5-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
垂直极化
频率： 1 GHz – 3 GHz
带宽： 120 kHz
测试 5-水平
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
水平极化
频率： 1 GHz – 3 GHz
带宽： 120 kHz
BlueBox 控制中心机柜
供电单元
测试 6-垂直
供电电源打开
测量与结果
可靠的 EMC 认证
11
测量与结果
可靠的 EMC 认证
测试 6-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作
BlueBox 外壳由短线接地（带鳄鱼夹的
短线）
接 EUT(BlueBox 最大 5 Nm)
轴上有射频屏蔽(CuBe)
最终线缆安装
频率： 150 kHz – 30 MHz
无天线地网，小测试桌
测量时间 25ms
测试 7-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
BlueBox 外壳由短线接地（带鳄鱼夹的短
线）
频率：150 kHz – 30 MHz
无天线地网，小测试桌，测量时间 25ms
12
测试 8-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
BlueBox 外壳由短线接地（带鳄鱼夹的
短线）
频率： 150 kHz – 30 MHz
无天线地网，天线位于平台上
测量时间 25ms
测试 9-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
BlueBox 外壳由短线接地（通过短连接线
的鳄鱼夹）
频率： 150 kHz – 30 MHz
无天线地网，天线位于平台上
测量时间 25ms
13
测量与结果
可靠的 EMC 认证
测试 10-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
BlueBox 外壳由 2 根短铜线连接到地排
（带鳄鱼夹的短连接线）
频率： 150 kHz – 30 MHz
无天线地网，天线位于平台上
测量时间 25ms
测试 11-垂直
供电电源打开
24V 供电打开
连接紧急关闭电缆
功率电路激活
BlueBox 工作在 1000RPM
测试状态：牵引
射频屏蔽版本 2
最终线缆安装
BlueBox 外壳由 2 根铜质短线束连接到
地排（带鳄鱼夹的短连接线）
频率： 150 kHz – 30 MHz
有天线地网，天线位于平台上
天线地网通过铜线连接至暗室地
测量时间 25ms
14
布置
依据 CISPR 25 布局

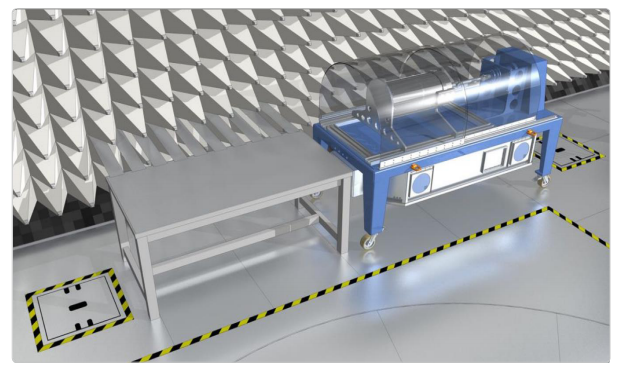

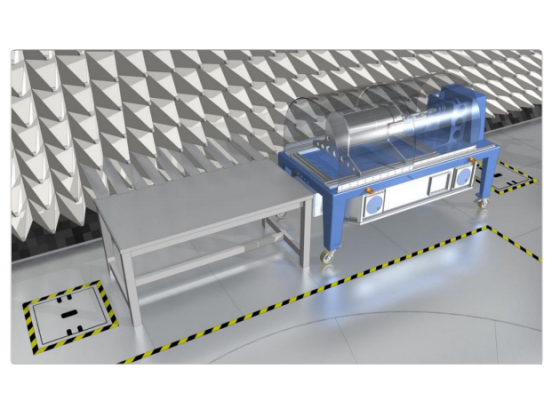

CISPR 25 暗室内 BlueBox 布置
Frankonia 电驱动测试暗室（EDTC）
转台上 BlueBox 布置
Frankonia 电波暗室
15
整体解决方案
Frankonia 交钥匙解决方案供应商
交钥匙解决方案
CISPR/ISO 标准
·
·
·
·
·
·
·
符号 CISPR/ISO 测试布置
考虑不同测试场景
隔离轴和屏蔽轴
干扰抑制的测功机
自适应电池系统
EUT，暗室与员工安全测试环境
经久耐用
电池系统
CISPR
ISO
负载机（测功机）
（电力马达与/或电池测试）
LM
·
·
固定版可达 350kW(可选)
移动版可达 120kW
EDTC
BS
（零部件与/或整车测试）
·
电池仿真
电池测试
充电仿真
可用功率范围：
180 KW/360 kW/600kW
·
·
·
电波暗室
·
·
·
AC
专用于 CISPR25 零部件测试
专用于 CISPR25 整车测试
或两都兼有（单一解决方案）
TS
测试系统
根据 CISPR 与 ISO 标准定义
·
·
专用于零部件测试
专用于整车测试
（固定或移动版本）
性能与品质
·
·
·
·
·
·
·
·
出色的性能
全面的高性能的测试暗室布置
先进的测试设备，可测试传动部件和完整的系统
自动化且可自定义的软件解决方案
满足最高质量要求，性能水平可达 120kW
电池模拟器可达 1000VDC/600A
紧凑型暗室解决方案
必配 Frankonia 经久耐用的吸波材料，耐火等级 A2
效率与成本
·
·
·
·
·
·
16
整套传动系统零部件与组合成单一解决方案的整套系统
BlueBox 可以集成在任一个现在的暗室中
高等级的品质与性能
简单有效
满足最高的欧洲安全标准
可升级
Frankonia 吸波材料技术（Frankosorb?）
·
·
·
持续稳定的吸波性能
满足防火等级 A2(推荐)，包括气体与火灾探测系统
高功率吸波材
A2 吸波材：可达 2 kW/m2 或 850 V/m（连续工作），3.5kW/m2 或 1150V/m（短时功率）
B1/B2 吸波材：可达 1 kW/m2 或 600 V/m（连续工作），2.6kW/m2 或 1000V/m（短时功率）
·
·
·
·
·
防潮，防损坏
易清洗，无尘，碳异味和灰尘
满足 ISO 14644-1 等级 5 洁净等级
无老化，无下沉
方便移动，固定（螺丝或悬挂）
17
