电驱动测试解决方案-BlueBox
BlueBox 是一款针对电机及控制器 EMC 测试的移动测试负载平台，BlueBox 以四象限运行工作，它能模
拟被测物的任意应力状态，如制动、驱动、转动方向（左/右）、速度调整、扭矩控制，以及上述内容的
混合状态。

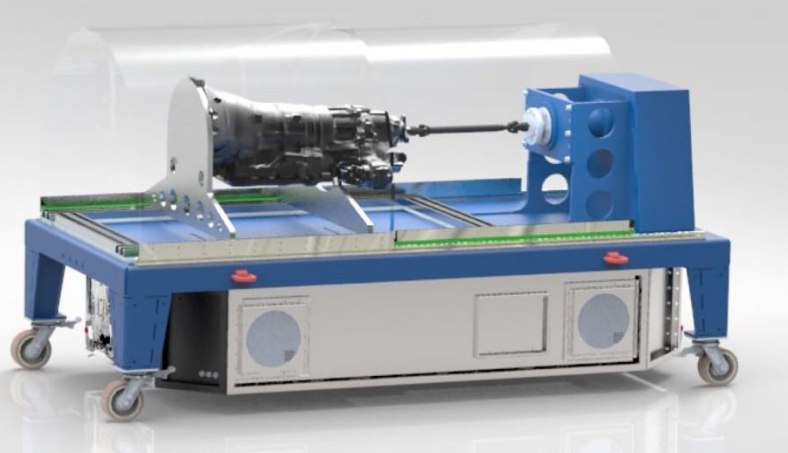

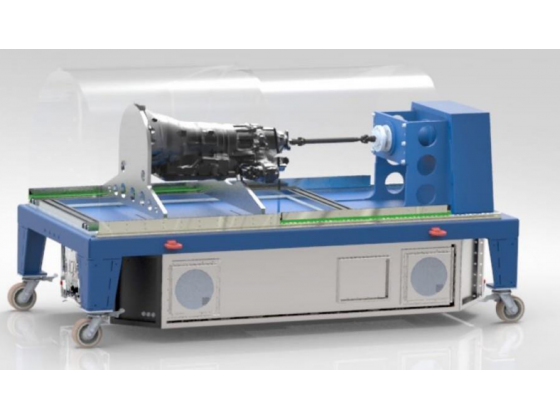

BlueBox
完全创新的解决方案，用于测试电机及控制器的移动测试负载平台
BlueBox 特色
·
·
·
·
动力系统零部件 EMC 测试的移动版
最高测试等级可达 120KW
可模拟任何情况，包括道路运行
运用广泛，且满足标准 CISPR 25
·
·
·
·
包含各种 EUT 的测试附件
运用广泛
完整的 EMC 兼容性
符合 BMW 和 CSA 标准
创新的 BlueBox 在测试过程中，完全符合 EMC 要求。电源供电是通过标准电压实现，并通过其机构的机
械动力提供给 EUT。因此，该功能可双向操作，供电给 EUT，或吸收来自 EUT 的能量，额外的能量会回
馈到电源网络。
在混合动力驱动装置下，可以模拟出一个能反映实际道路行驶情况。此外，在制动器上的应用及其恢复模
式的情况下，可将负载转移到 EUT。
BLUEBOX 是通过独立的控制单元控制，通常设置是使用光纤在 EMC 暗室外的控制室进行控制。针对
BLUEBOX，电磁兼容暗室本身无特殊要求。原则上，只需要一个标准的 CE 插座，相关的电源接近测试位
置即可。此外，电源应使用特殊的射频滤波器。BLUEBOX 能够适应各种各样的附件以便固定 EUT， EUT使
可以直接固定在工作台上，或用法兰直接安装到传动轴。也有一个完整的钢制导轨系统，灵活地夹紧 EUT。
4
特点与优势
·
·
·
兼容 CISPR 与 ISO 标准，测功机移动版本的电力传动组件测试解决方案可达 120kW。
必须使用不可燃的 Frankosorb? A2 吸波材，防止可能造成的着火事件！
Frankonia 集团提供交钥匙解决方案

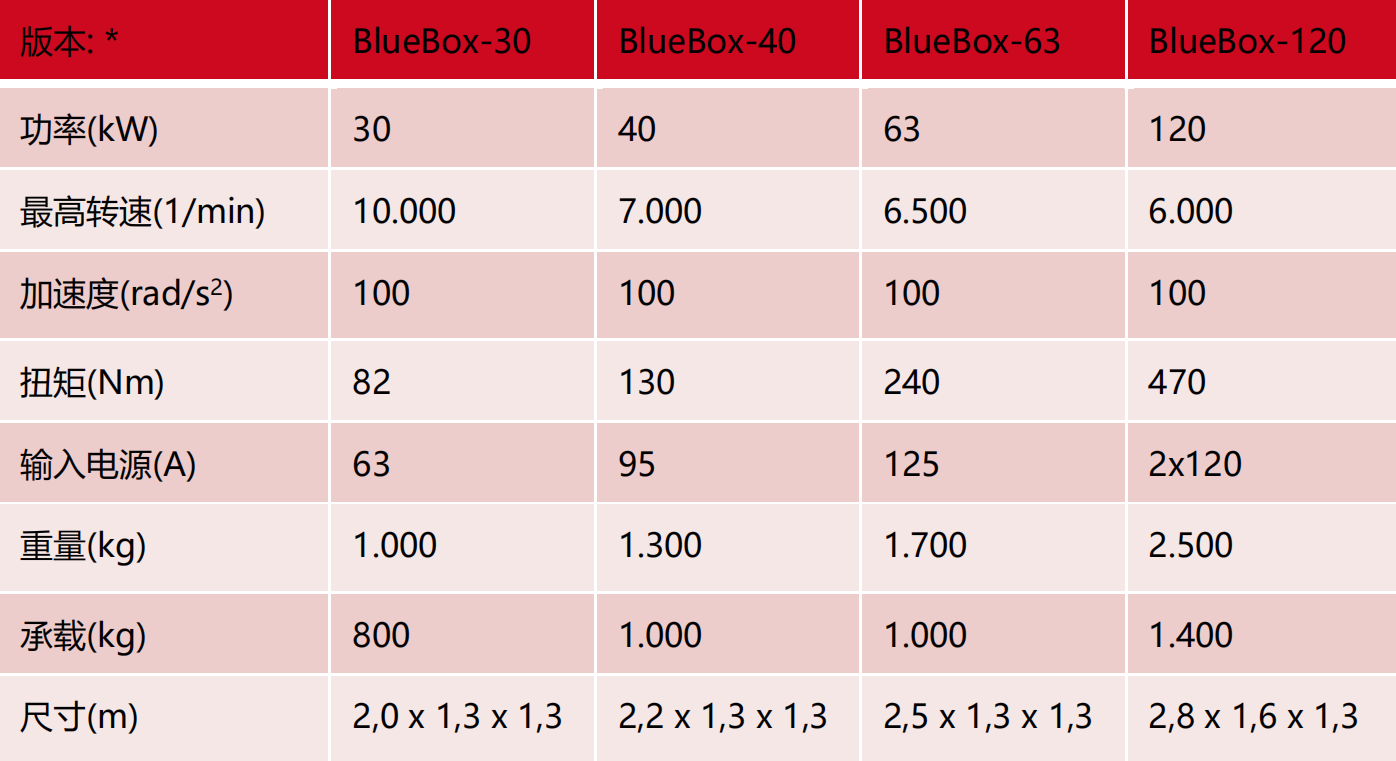

功率范围
{#page#}
BlueBox 特点与细节
电磁干扰（EMI）：完全符合 CISPR25 的标准
电磁敏感性（EMS）:完全符合 ISO11452-2 的标准
先进的测试设备，可测试传动部件和完整的系统

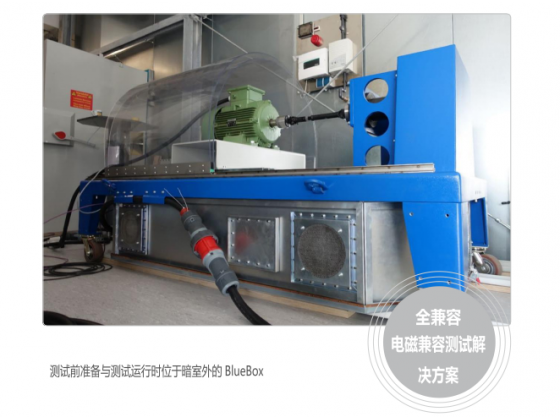

被测物测试前的准备工作可在 EMC 暗室外完成
满足最高质量要求，性能水平在 120kW 的情况下可高达 10000RPM
对于一些需要特殊固定的被测物，可将移动型 BlueBox 带至客户现场，预先将被测物固定到工作台上
进入 EMC 测试环境之前，需对被测物进行特定设置和完整的功能预检
BlueBox 就位后，接通电源和控制器，即可进行 EMC 测试工作
最大程度缩短准备时间，同时提高检测的准确性

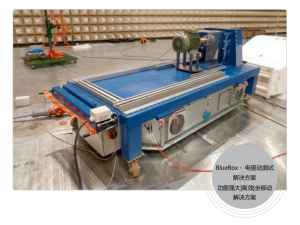

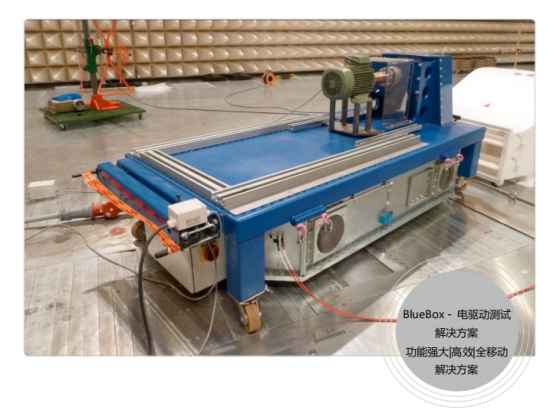

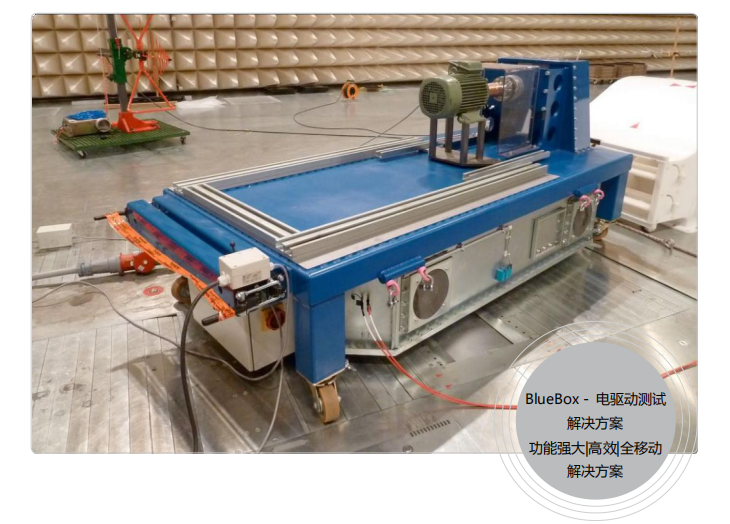

BlueBox 几乎可在任何 EMC 暗室中进行此类测试
BlueBox 的主体相当于车身结构
配有轮子的 BlueBox 是绝缘的，因此它更像一辆真正的汽车。地板上必须有接地
BlueBox 的本体可与一些周边设备连接

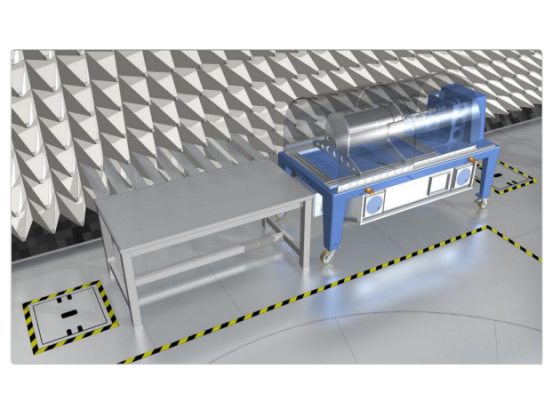

可以用标准叉车在 EMC 暗室内将 BlueBox 由准备区域移至测试区域。
为满足进一步 EMC 测试需求，可将 BlueBox 放至转台的上方，这样可以保证 EMC 测试的顺利完成
?
?
BlueBox 是测试各种传动组件的完美方案，具有移动性和灵活性
满足欧洲最高安全标准的要求及一站式解决方案
性能与品质
·
出色的性能
全面的高性能的测试暗室布置
先进的测试设备，可测试传动部件和完整的系统
自动化且可自定义的软件解决方案
满足最高质量要求，性能水平可达 120kW
电池模拟器可达 1000VDC/600A
紧凑型暗室解决方案
必配 Frankonia 经久耐用的吸波材料，耐火等级 A2
效率与成本
16
整套传动系统零部件与组合成单一解决方案的整套系统
BlueBox 可以集成在任一个现在的暗室中
高等级的品质与性能
简单有效
满足最高的欧洲安全标准
